소비전력의 이해

소비 전력



소비 전력

소비 전력은 「전압 × 전류 × 역률」로 나타내어져 전기 기기를 운전·가동시키기 위해 필요한 전력이다. 전기장치에 전압을 인가하고 전류가 흐르면 조명기구는 빛과 열을 방출하고 전동기는 회전을 시작한다. 이와 같이, 전기 기기를 가동시키고 운전 상태를 계속시키기 위해 필요한 전력을 「소비 전력」이라고 부른다. 이것에 「시간」을 곱한 것을 「소비 전력량」이라고 부르고, 그 적산치를 계량해 전기 요금의 근거로 하고 있다.



소비 전력에는 무효 전력이라는 성분도 존재하고, 소비 전력에 얼마나 무효 전력이 포함되어 있는지를 나타내는 지표를 「역률」이라고 부른다. 역률은 「전압에 대하여 전류가 얼마나 늦어지는가」를 수치화한 지표이며, 부하 중에 「코일 성분」이나 「콘덴서 성분」이 포함되어 있으면 역률이 변동한다. 「코일」은 전동기가 있으면 반드시 발생하는 성질이 있어, 역률 악화(지연)를 일으킨다.



역률은 코일 성분과 커패시터 성분에 따라 변한다. 전력을 열로 변환하는 전기 회로의 경우, 코일이나 콘덴서가 포함되어 있지 않기 때문에 역률은 100%가 된다. 전열의 구조를 가진 전기 기기를 제외하고 국내에서 유통되는 전기 기기는 대부분 코일 성분을 가지고 있기 때문에 역률은 100% 미만이다. 공조기나 환기 팬의 모터는 코일 성분에 의해 전압에 대하여 전류의 지연이 발생하여 「무효 전력」이라고 불리는 「일을 하지 않는 전력」이 생긴다.



일반 가정용이면 모터나 인버터의 용량이 작아, 송전선이나 배전선, 전력회사의 변압기나 발전기에 영향을 주는 것과 같은 대전력이 되지 않기 때문에 영향을 주지는 않지만, 업무용의 고압 기기 대형 크레인, 대규모 UPS나 CVCF 등 인버터류 등 역률을 크게 변동시키는 원인의 전기기를 다수 설치하고 있는 수요가에서는 계약하고 있는 전기 용량이 크고 역률의 영향도 크다. 된다.

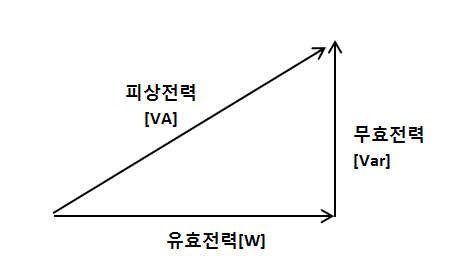

소비전력을 고려할 경우 '유효전력(kW)', '무효전력(kvar)', '피상전력(kVA)'을 이해해야 한다.

소비전력

유효전력

유효전력은 'W:와트'라는 단위로 표현되며 실제로 전기기기에서 사용되는 전력을 표현하고 있다. 와트로 표현되는 수치는, 소비전욕의 전체(피상 전력) 중, 유효하게 사용되는 전력분만을 추출한 수치이며, 무효 전력은 포함되어 있지 않다. 유효 전력과 무효 전력이 모두 포함된 전력을 "피상 전력"이라고 한다.

유효 전력은 전력 회사로부터 송전된 전력 중 실제로 일을 한 전력이 되므로, 그 수치를 근거로 하여 전력 요금의 청구가 행해진다. 일반 가정이나 고압 수요가의 수전점에 설치되는 전력 미터(전력량계)는, 유효 전력을 계측할 수 있는 것이 설치되어 있으므로, 유효 전력만이 수치화되어 전기 요금을 청구하기 위한 수치로 사용됩니다.

고압이나 특별 고압 등 대전력을 사용하는 시설의 경우, 유효 전력뿐만 아니라 무효 전력도 커질 가능성이 있다. 대용량의 전력을 이용한다는 건물에 있어서, 역률 100%의 전열기만이 사용된다는 것은 생각하기 어렵고, 범용의 대형 팬이나 공조기, 펌프 등 많은 전기 기기는 무효 전력을 발생시키기 때문에, 전력회사는 유효전력의 값보다 큰 발전기나 변압기로부터 전력을 공급하고 있다.

고압 이상으로 수전하는 수요가는 소비 전력이 매우 크고, 전동기 등 무효 전력을 필요로 하는 기기를 다수 설치할 가능성이 있다. 고압 수전이나 특별 고압 수전을 실시하는 대구 수요가에 대해서는, 진상 콘덴서를 수변전 설비에 설치한다고 하는 시책을 실시해, 부하측에서의 역률 개선을 실시해 무효 전력을 저감시켜, 전기 요금의 할인 받을 계획이다.

또한, 저압 수전을 행하고 있는 단독 주택이나 소규모 점포 등은 무효 전력의 존재를 계약 중에 포함하지 않기 때문에 전기 요금에 영향은 없다.

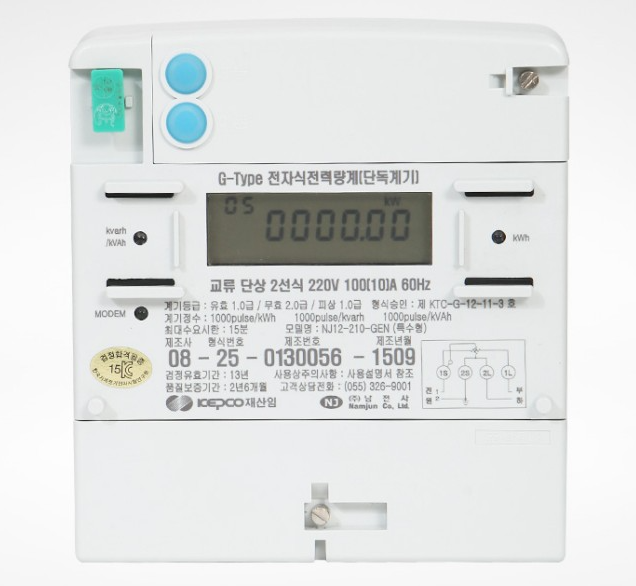

전력량계

무효 전력

무효전력은 'var:bar'라는 단위로 표현되며, 전력회사에서 공급되는 전력 중 실제로 아무 일도 하지 않고 발전설비로 돌아오는 전력이다. 무효 전력은 부하와 전원 사이를 왕복하고 있을 뿐이며, 부하의 코일 성분이나 콘덴서 성분의 유무에 따라 크기가 변화한다. 무효 전력은 아무 일도 하지 않기 때문에 「열의 소비를 수반하지 않는 전력」이라고 되어 있다.

코일 성분이 많고, 전압에 대하여 전류가 지연된 상태의 전로는, 콘덴서 성분을 주입함으로써 역률 개선을 도모할 수 있다. 진상 콘덴서는 용량성의 특성을 갖기 때문에, 콘덴서를 전로에 설치함으로써 지연 전류를 진행시킬 수 있어 유효 전력이 커진다. 코일 성분으로 지연된 전류를 콘덴서 성분으로 상쇄할 수 있으면, 송전 효율을 향상시킬 수 있으므로, 고압 이상의 수요가에서는 진상 콘덴서의 설치가 필수가 되고 있다.

통상, 일반 수요가에 설치되어 있는 전기 기기는 대부분이 유도성 부하이며, 팬이나 펌프에 의해 전기 회로는 지연 상태가 되고 있다. 유도에 의해 전압에 대하여 전류가 지연된 상태이기 때문에, 무효 전력이 발생한다. 백열 전구나 전열기 등, 전력을 열로서 사용하는 설비는 무효 전력을 제로라고 생각할 수 있지만, 전열 기기만이 설치되는 수요가 등은 있을 수 없고, 대소 다양한 전동기가 설치되는 것이 보통이다.

수요가가 콘덴서를 설치하지 않은 경우, 모든 무효전력은 전력회사로부터 공급된 상태가 된다. 무효전력만이 큰 수요가에 전력을 공급하는 것은 전력회사로서 부담이 크고, 설비투자도 커져 버린다.

무효전력의 보상은 수요가가 콘덴서를 마련함으로써 달성할 수 있는 경우도 있고, 수요가에서 무효전력을 작게 하면 전력회사에 장점이 생긴다. 이러한 사정으로부터, 무효 전력을 조정하는 진상 콘덴서 설비를 설치하는 대가로서, 전기 요금의 기본 요금의 할인이 메뉴로서 설정되어 있다.







피상 전력 [VA]

피상 전력은 전원으로부터 송출되는 소비 전력, 무효 전력의 양쪽을 합친 것이다. 「VA：볼트암페어」라고 표기하는 전력이며, 부하가 유효 이용하는 「유효 전력」과 부하가 이용하지 않는 「무효 전력」을 합성하고 있기 때문에, 전력의 수치로서는 가장 크게 표현된다.

발전기나 변압기의 능력은 유효 전력과 무효 전력을 합성한 피상 전력으로 표현하고 있다. 전동기 부하를 10kW로 표현하고 있는 경우, 일반적으로 그 역률은 80% 정도이며, 피상 전력은 12.5kVA이다. 역률 80%의 10kW 전동기는 12.5kVA의 피상 전력을 필요로 하기 때문에 정격으로서 10kVA가 공급되는 용량으로 설계를 하면 소정의 능력을 발휘할 수 없다는 문제로 이어진다.

소비 전력과 피상 전력이 일치하는 것은 역률 100%가 되는 「전열기」에 한정된다. 백열 전구와 할로겐 전구 같은 조명기구는 전력을 모두 열로 변환하여 빛을 발하는 구조로 역률 100%였다. 그러나 형광등이나 수은등, LED 조명은 전력의 모든 것이 열로 변환되지 않기 때문에 역률이 약간 낮은 수치가 되어 있어 kW와 kVA가 일치하지 않는다.



역률[cosθ]

전기 기기의 소비 전력의 계산에는 역률이라는 지표가 영향을 준다. 역률이란 교류 전원에 있어서의 「피상 전력」과 「유효 전력」의 비율을 나타내고 있고, 100%에 가까울수록 무효 전력이 작고, 피상 전력과 소비 전력이 같은 값에 가까운 것을 나타낸다.

백열 전구 등 전기 에너지를 열과 빛으로 직접 변환하는 기기나, 전열기 등 코일 성분을 가지지 않는 부하이면, 교류 전원이라도 전류의 지연이나 진행이 발생하지 않기 때문에 역률은 100%로 된다.

역률의 좋고 나쁜 것은, 전로에 있는 「코일 성분」과 「콘덴서 성분」의 양이 영향을 준다. 국내에 유통하고 있는 전기 기기는 대부분 코일 성분을 포함하고 있기 때문에, 전류가 전압보다 늦어져, 지연된 분의 무효 전력이 필요하게 된다.

지연된만큼 콘덴서 성분을 주입하면 전류 지연이 작아지고 무효 전력이 작아진다. 무효 전력을 저감할 수 있으면, W와 VA의 수치차를 작게 억제되어 효율이 좋은 전력 소비를 실시할 수 있다. 이러한 성질로부터, 콘덴서에 의해 전류의 지연을 진행시키는 행위를 「역률 개선」이라고 부른다.
