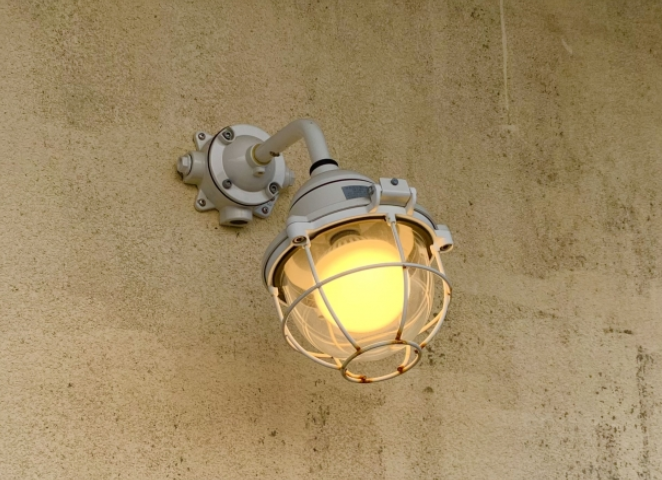

조명기구의 방폭이란?
위험물을 저장·사용하는 공장이나 플랜트에서는 폭발성 가스나 가연성의 증기를 정상적으로 사용한다. 시설에서는, 위험성이 높은 폭발성 가스가 공기 중에 존재하고 있을 가능성이 있어, 조명 기구나 스위치의 충전부에 발생하는 불꽃이나 발열에 의해, 인화해 폭발 사고를 일으키는 일이 있다.
위험성이 있는 가스는 「가솔린」이나 「시너」라고 하는, 연료로서 사용되는 액체나, 세정용으로서 사용되는 액체가 생각된다. 다량의 프로판 가스를 사용하는 경우에도, 위험성 가스를 유출할 우려가 있고, 그 사용 장소나 보관 장소는, 위험 장소의 하나로서 규제된다.
폭발성 가스가 충만한 환경에서 통상 실내에서 사용하는 일반 조명기구나 스위치를 설치할 수 없다. 전기 기기가 점화원이 될 수 있다는 사례는 다양하며 조명이나 전동기류의 스위치를 온 오프하거나 전동 공구를 사용할 때 발생하는 아크(불꽃)는 폭발성 가스와 접촉하는 것이 유폭 의 큰 요인이 된다.
커터류로 재료를 절단함으로써, 마찰에 의한 고온부가 발생하는 공정도 점화원의 하나이다. 조명기구도 마찬가지이며, 내부 접점의 개폐는 아크를 수반하기 때문에, 폭발성 가스가 충전된 상태에서는 용이하게 유폭한다.
위험한 환경에서는 점화원이 될 수 있는 전기 기기를 방폭 사양으로서 폭발성 가스와 차폐해야 한다. 위험물 등을 취급하는 시설에서는 폭발성 가스가 얼마나 유출되는지에 따라 위험성을 레벨 나누고, 그 분위기 내에 설치할 수 있는 전기 기기를 제한함으로써 폭발 사고를 방지하는 것이 중요하다.
위험 장소 분류
폭발성 분위기가 발생하는 상황은, 그 장소에서 폭발성이 있는 것을 어떻게 저장·사용하는가에 의해 분류되고 있어 「특별 위험 장소(0종 장소)」 「제1류 위험 장소(1종) 장소)」 「제2류 위험 장소(2종 장소)」로 구분되어 있다.
특별 위험 장소(0종 장소)
0종 장소는 「존 0」이라고도 불린다. 특별 위험 장소(0종 장소)는 「위험성 분위기가 통상 사용 상태에 있어서 연속하여 존재하는 장소」로서 구분하고 있다.
「가연성 액체 용기의 내부」나 「가연성 액면의 상부」등이 0종 장소로 지정되어 있다. 연료 탱크의 내부 등은 높은 압력을 유지한 상태로 폭발성 가스가 충만한 공간이다. 위험성이 매우 높기 때문에, 조명기구나 배선을 부설하는 것은 통상 생각할 수 없는 부분이다. 점화원이 있으면 즉시 폭발할 우려가 있다.
0종 장소는 매우 위험한 영역이며, 이 영역 내부에 조명기구나 스위치를 설치하지 않는 것은 당연히 하고, 강전선을 포함한 배관의 통과도 피해야 할 장소이다. 조명기구 메이커가 생산하고 있는 조명기구도, 0종 장소에 적합하는 「본질 안전 방폭 사양」의 제품은 거의 존재하지 않고, 표시등이나 부저라고 하는 제어 기기에 한정된다.
계장이나 제어기기 분야에서는 탱크 내부에 센서를 설치할 필요성이 있기 때문에 본질안전방폭사양의 제품이 많이 갖추어져 있다.
제1류 위험 장소(1종 장소)
1종 장소는 「존 1」이라고도 불린다. 제1류 위험 장소(1종 장소)는, 통상의 사용 상태로, 위험성의 분위기를 발생할 우려가 있는 장소를 구분하고 있다.
「점검이나 수리를 할 때에 한해서 폭발성이 있는 가스가 방출한다」라고 하는 경우나 「폭발성 가스를 저장한 용기의 뚜껑을 개폐한 순간에 가스가 유출해 버린다」라고 하는 장소는, 1종 장소 된다. 0종 장소와 같이, 항상 폭발성 가스가 충만하고 있는 것 같은 공간이 아니라, 위험성이 공간으로서 규정되고 있지만, 일반적인 조명기구나 배선 공사를 실시하면, 폭발 사고로 이어질 우려 있다.
1종 장소는, 본질 안전 방폭 사양의 전기 기기 외 「내압 방폭 사양」이라고 불리는 클래스의 전기 기기도 설치 가능하다.
제2류 위험 장소(2종 장소)
2종 장소는 「존 2」라고도 불린다. 제2류 위험 장소(2종 장소)는, 고장에 의한 이상 상태에 한하여, 위험성의 분위기를 발생할 우려가 있는 장소를 구분하고 있다.
「연료 저장을 실시하고 있는 실내에 있어서, 통상의 사용 방법으로는 폭발성 가스가 새는 일은 없지만, 잘못된 조작으로 용기가 파손되었을 때에는 폭발성 가스가 새어 버린다」라고 하는 환경이, 종장으로 규정되어 있다. 「환기 장치가 설치되어 있지만, 고장난 경우는 위험성 가스인가 충전해 버린다」라고 하는, 부속 기기의 고장에 의해 위험성 가스가 유출하는 경우도, 2종 장소의 요건의 하나이다 .
사고나 고장이 발생하지 않는 한 위험상태가 되지 않는 환경이며, 안전성은 0종 장소나 1종 장소보다 높고, 조명기구나 배선 공사의 방폭 사양이 보다 완화된다.
「1종 장소가 인접하고 있어, 1종 장소로부터 누설된 폭발성이 있는 가스가 침입할 우려가 있다」라고 하는 환경도, 2종 장소로 분류되기 때문에, 1종 장소가 인접하고 있다 공간에서는 주의가 필요하다.
2종 장소에서는, 내압 방폭 사양, 본질 안전 방폭 사양 외에 「안전 증방 폭 사양」이라고 불리는, 간이한 방폭 사양의 전기 기기를 사용 가능하다. 방폭 사양의 전기 기기 중에서는 구조가 간단하고 저렴하다.
