간접 조명의 지식

간접 조명의 기초 지식

간접 조명은 점포나 레스토랑, 사무소의 입구 등으로 숨겨진 장소에서 벽면이나 천장면을 밝게 비추는 것에 밝기와 개방감을 높이는 조명 수법이다. 광원이 직접 보이지 않기 때문에, 불쾌한 눈부심이 없고, 공간 전체를 균일하게 밝게 할 수 있다.

빛의 색온도에 공간의 분위기가 전혀 다른 것이 되어, 전구색 램프를 사용하면 공간 전체가 따뜻한 분위기가 되어, 주백색의 램프에서는, 전체가 상쾌한 분위기이다.

전구색은 호텔이나 레스토랑 등 편안한 공간에 다용되고, 백낮색은 사무소 입구 등 상쾌함, 긴장감이 필요한 장소에서 많이 사용되고 있다. 주용도는 연출용이 되기 때문에, 간접 조명만으로 조도를 확보하는 것은 어렵고, 베이스 조도를 확보하는 조명이 필요하게 되는 경우가 많아, 조도 계산을 실시해, 필요한 밝기를 확보하는 것이 바람직하다 된다.

간접 조명의 단점

간접 조명의 단점은, 빛을 벽면이나 천장면에 반사시키는 방법이기 때문에, 효율이 나쁜 것을 들 수 있다. 바닥 조도를 확보하기 위해 간접 조명을 사용하는 경우 직접 조명과 비교해도 4배 가까운 기구 대수가 필요하다. 그 밖에도 램프 교환이 어려운 것, 램프 대수가 증가하는 것에 의한 소비 전력의 증가 등도 들 수 있다.

간접 조명 램프 종류

간접 조명은 천장이나 벽 근처에 배치되기 때문에 발열이 작은 조명기구를 선정하는 것이 기본이다. 램프 교환이 곤란한 장소에 배치되는 것이 보통이며, 수명이 가능한 한 긴 램프를 채용한다. 간접 조명용 기구에는 형광등이 잘 선택되어 있다.

LED에 의한 간접 조명을 실시하는 방법도 있다. 풀 컬러 연출이 가능하기 때문에 시간에 따라 색을 바꾸는 등 연출 방법에 폭을 갖게된다. 또한, 수명이 길기 때문에 램프 교체의 번거로움이 없습니다. LED도 장점이라고도 할 수 있는 「휘도의 높이」를 살리지 않고, 큰 조도를 확보하는 것이 어렵기 때문에 대수가 많아져, 대폭적인 코스트 업의 우려가 있다.



열을 발하는 조명기구로의 간접 조명은 엄금이다. 백열 전구에 의한 간접 조명은, 마무리재의 변색이나 탄을 발생시켜, 방열이 저해되기 때문에 램프의 이상 발열이나 발화의 원인이 된다. 간접 조명용으로 제작되고 있는 기구나 열을 발생하지 않는 LED 조명을 사용해야 한다.

간접 조명 유지 보수 및 램프 교체

간접 조명을 계획하는 경우 램프 교체를 고려하여 계획한다. 간접 조명용 조명기구는 벽이나 천장의 간극에 설치되는 경우가 대부분이며, 램프를 교환할 때에는 간접 조명이 있는 간극에 손을 넣고 기구를 꺼내 램프 교환한다.

최소 100mm 이상의 여유 공간이 없으면 손이 들어 가지 않기 때문에 램프를 교체 할 수 없습니다. 100mm라고 하는 것은 간접 조명에서도 꽤 작은 치수이며, 빛의 연출과 메인터넌스의 겸비를 고려해, 보기 좋고, 또한 메인터넌스하기 쉬운 계획을 생각해야 한다.

간접 조명 기술

간접 조명은 단지 숨기고 조명을 설치하면 되는 것이 아니라, 효과적으로 천장이나 벽을 조사하여 비일상 공간의 연출을 하거나 공간 전체의 시선 레벨의 밝기감을 높이는 등 높은 조명 기술이 필요합니다.

간접 조명이 천장이나 벽에 비치지 않는 배려나, 건축 형상에 적합한 간접 조명의 선택이 요구된다.

램프를 보이지 않는 궁리

간접 조명은 천장이나 벽을 비추기 때문에 천장 부근에 숨겨 배치하는 것이 기본이다. 이 때, 천정이나 벽의 마무리재에는, 경면 마무리의 재료를 채용하지 않고, 매트 마무리 등, 기구의 반영이 없는 재료를 선정하는 것이 중요하다.

천장 마무리가 경면 마무리의 경우, 천장면에 조명기구가 반사되어 비쳐 버려, 아래에서 올려다 보았을 때, 천장에기구가 비쳐 보이기 때문에, 매우 불모호하다.



간접 조명을 할 때 가장 주의해야 하는 항목은 램프나 등기구가 보이지 않아야 한다. 물론 벽이나 천장에 반사된 램프가 보이지 않아야 한다. 조사 대상의 벽이나 천장은 광택 마무리에 의해 기구가 비치지 않는 재료를 선택할 필요가 있다.

게다가, 아래에서의 시선 시선뿐만 아니라 계단을 오르내리는 사람의 시선에 들어가지 않도록 배치를 고려해야 한다. 에스컬레이터를 타고 있는 사람의 시선, 시스루 엘리베이터를 타고 있는 사람의 시선 등, 여러가지 패턴을 이미지해, 어디에서도 보이지 않는 것을 확인하는 것이 중요하다.

간접 조명에는 코브 조명, 코니스 조명, 밸런스 조명, 루버 조명 등이 있다.

코브 조명

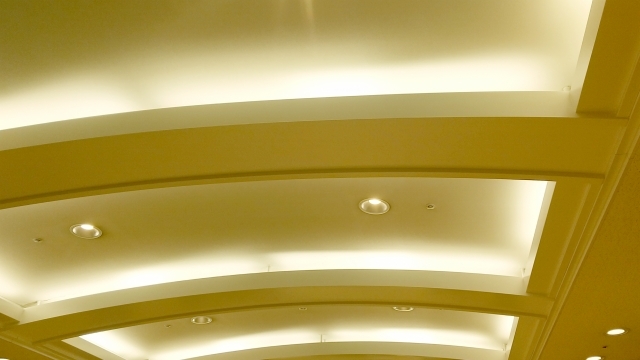

코브 조명이란 천장에 빛을 반사시키는 간접 조명의 방법으로 천장면을 밝게 함으로써 천장 방향의 퍼짐감을 주어 폐색감을 완화할 수 있다. 다운 라이트와 비교해, 음영이 발생하지 않고 실내 전체가 부드러운 분위기이다. 「긴 푸시」의 상부에 기구를 배치하고, 천장을 비추면 코브 조명이다.

로비나 홀, 복도에서는, 고급감이나 비일상감을 연출하기 위해, 접혀 천장에 코브 조명을 마련해, 샹들리에나 펜던트 조명을 중앙에 매달는 수법이 일반적으로 사용되고 있다. 샹들리에와 펜던트의 반짝임이 완화되어 고급 스러움이 연출된다.

코브 조명을 계획 할 때 조명기구는 가능한 한 동일한 도구를 선택하고 램프 유형을 변경하지 않는 것이 바람직합니다. 조명기구의 밝기나, 빛의 방출 방향이 다른 기구를 사용하면, 균일하고 예쁜 빛을 연출하는 것이 곤란하다.

한편, 간접 조명은 반사시키는 천장의 마무리에 배려가 필요하다. 반사율이 높은 천장재를 붙이고 있는 경우, 램프가 천장에 반사되어 기구가 보이게 되기 때문에, 반사하기 어려운 마무리재를 선정해야 한다.



코브에서 천장까지 거리가 극단적으로 좁으면 천장에 강한 빛의 선이 나옵니다. 복도라면 복도의 직선과 일체화하기 때문에 위화감이 적지만, 로비나 홀에서는 위화감을 느낄 수 있어 천장까지의 거리를 크게 확보하는 것이 좋은 결과가 된다. 기구를 교환하기 위해서는 최소 70mm 정도의 치수가 필요하며, 연출을 주로 한다면 200mm 정도는 확보할 수 있도록 조정하면 좋다.

복도에 코브 조명을 채용하는 경우, 다운 라이트의 천장 조명을 전혀 설치하지 않는 방법이 사용된다. 코브 조명만으로 조도를 확보한 경우, 공간 전체가 흐릿한, 흐릿한 분위기가 되므로, 주의가 필요하다.

코브 조명은 간접 조명의 하나의 방법이며, 집무를 실시하기 위한 조도를 확보할 수 없다. 일정 이상의 조도가 필요한 경우, 적당히 다운 라이트의 베이스 조명을 추가한다.

코니스 조명

코니스 조명이란 벽에 빛을 반사시키는 간접 조명의 방법으로 벽을 밝게 함으로써 공간의 확산감을 연출한다. 호텔 등 고급감을 연출하고 싶은 경우, 커튼 레일이나 블라인드에 평행하게 조명기구를 설치함으로써 커튼 표면이 밝아져 공간의 퍼짐감이나 커튼 자체를 아름답게 보이는 것이 가능하다.

코니스 조명은 코브 조명과 마찬가지로 의도적으로 올려보지 않는 한, 일상적인 시선에서는 조명기구가 보이지 않도록 배려하고, 빛만이 벽면이나 커튼, 창면을 비추도록 조명의 사광각을 설정 한다.

벽면을 수평 방향으로부터 조사하면, 벽면의 평활화가 충분하지 않은 벽의 경우, 그 요철을 눈에 띄게 하는 경우가 있다. 석고보드에 도장 마무리를 하는 벽면에서는, 도장 전의 하지 처리가 충분하지 않으면, 도장면에 단차가 발생하여, 간접 조명으로 벽이 파도쳐 보이는 것이 있다.

코니스 조명을 실시하는 벽면에 브래킷 조명이나 콘센트를 설치하지 않도록 주의한다. 이러한 조명기구와 배선기구를 코니스 조명으로 비추면, 그 하부에 그림자가 발생하거나 콘센트가 빛에 의해 눈에 띄게 된다. 벽면이나 커튼 등, 조사 대상이 아름답게 보이도록, 다른 설비와의 조정을 충분히 실시해야 한다.

균형 조명

직접 부착된 형광등이나 LED 조명 기구를 설치하고, 기구의 하부 또는 전면을 막판 등으로 덮는 것으로, 빛을 상하에 조사시키는 간접 조명 방식이다.

천장면을 밝게 비추고, 하부 벽면을 밝게 비추고, 코브 조명과 코니스 조명의 중간과 같은 위치설정이 되는 조명 기법이다. 기구 상부의 벽면이 열에 의해 더러워지기 쉬워지기 때문에, 벽면의 청소 등 충분한 관리를 행한다.

루버 조명

루버를 천장에 배치하고 루버의 상부에 형광등이나 LED 조명기구를 배치하는 방식이다. 루버 바로 아래에서 올려다보면 조명기구가 보이지만, 비스듬한 방향에서 시선을 잘라, 눈부심을 제한할 수 있습니다.

청사의 로비 등에서 자주 사용되며, 큰 메쉬 형상의 루버 상부에 다수의 형광등을 투입하여 광천장처럼 부드러운 빛을 조사한다. 대규모 건축물에서는 스프링클러에 의한 경계가 필수가 되어 루버를 살수장애로 간주될 수 있기 때문에 소할 행정과의 협의가 필요하다. 루버 하부까지 스프링클러를 하강하도록 요구될 수도 있으며, 의장성의 저하로 이어지므로 주의가 필요하다.



집무 공간에서는 조명기구 자체에 루버가 내장한 기구를 채용한다. 건축화 조명의 「루버 조명」과는 의미가 다르지만, 루버 부착의 조명 기구는, 디스플레이 화면 등에의 조명 기구 비쳐 방지로서 채용되는 경우가 많은 조명 방식이다.

루버에는 먼지 부착이 우려되므로, 정기적으로 청소하지 않으면 의장성의 저하 외에 반사율이 저하되므로 조도가 낮아진다. 더러움의 축적에 의해 조명 효율이 저하되어 에너지의 낭비로 이어지므로, 루버 청소의 유지 관리가 중요하다.

빛 천장 조명

광천장 조명은 조명기구 본체가 보이지 않도록 천장면에 아크릴이나 폴리카보네이트의 수지제 유백 패널 등을 붙여 휘도를 완화하여 조명의 균등도를 높이는 방식이다. 아래에서 올려다 보더라도 조명기구가 보이지 않지만 패널에 조명기구가 가까워지면 조명이 조명을 볼 수 있습니다.

광천장 내부의 방열을 충분히 검토하지 않으면, 패널면의 태우기나, 천장내의 오염을 유발하므로, 유효한 열배출을 고려하는 것이 좋다.
