조명 레일이란?

라이팅 레일은 「라이팅 덕트」나 「배선 덕트」라고도 불린다. 코 자형의 금속제나 합성수지제의 레일에 전기 기기에 급전하는 방법이다. 레일 전체에 전원부가 있기 때문에, 접속한 조명기구를 슬라이드시킴으로써 간단하게 이동시킬 수 있어, 조명의 설치 위치의 변경이나, 각도 조정을 자유롭게 실시할 수 있다.

라이팅 레일은 원래 상업 시설이나 미술관의 전시 공간 등에서 많이 사용되는 기구이다. 상업 시설에서는, 판매하고 있는 의류나 식품에 조사하거나, 배치 교체에도 대응할 수 있다. 조사 대상의 형상이나 크기에 맞추어 핀 포인트 조사할 수 있다고 하는 이점이 있어, 최근에는 주택 조명용으로서도 사용된다.

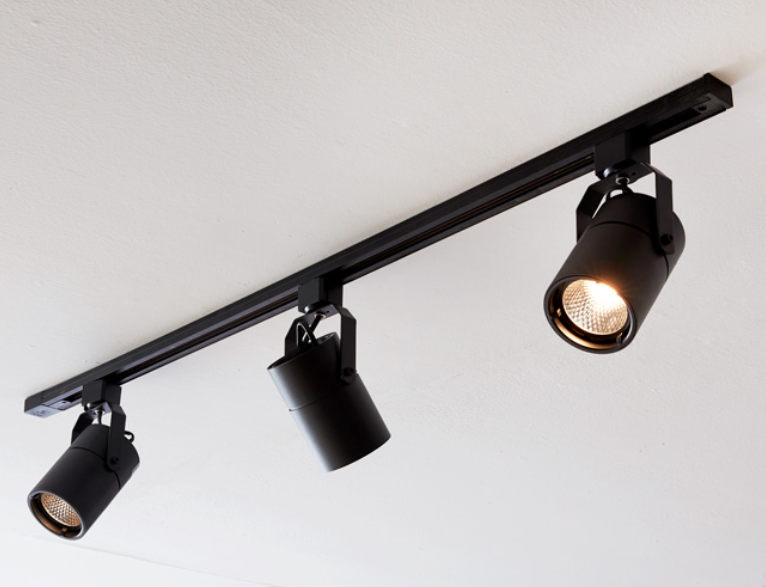

레일 조명

주거용 조명 레일

주택용의 라이팅 레일은, 천장에 설치되어 있는 걸이 로제트에 레일을 장착하여 급전하고, 전용의 스포트라이트나 펜던트 조명을 설치하는 방법이 일반적이다.

실링 라이트와 같은, 전체에 퍼지는 획일적인 배광이 아니라, 조사하는 포인트를 좁히기 때문에, 디자인성을 높이고 싶은 경우에 사용한다. 전술한 바와 같이, 라이팅 레일 내부는 긴 도체로 구성되어 있기 때문에, 레일 상이면 어느 부분에서도 조명을 점등할 수 있다.

주택용의 라이팅 레일이면, 기구를 슬라이드시킬 뿐만 아니라, 레일 그 자체를 회전시켜, 세세한 위치 조정이나 각도 조정을 할 수 있는 제품도 판매되고 있다. 조명의 배치나 방향을 변경할 수 있으므로, 가구나 조도품의 재배치에도 용이하게 대응할 수 있는 등, 조명 계획의 유연성이 높아진다.

라이팅 레일은 전체가 도전부로 되어 있기 때문에, 레일 본체의 단가는 비교적 높다. 사용할 장소를 제한하고 너무 많이 사용하지 않도록 계획하는 것이 중요합니다.

라이팅 레일 사용 시 주의점

조명 레일을 사용하는 경우, 조명기구가 너무 과도하게 장착되어 부하 중량에주의하십시오.

과부하·과전류에 대한 주의

시판되고 있는 라이팅 레일은 정격 전류 5~6A가 주류이다. 의장성이 높은 스포트라이트 등의 기구는 다이클로할로겐구 등 50W, 85W라는 비교적 높은 와트수의 램프가 주류이기 때문에 다이클로할로겐 주체로 계획하면 전류값이 오버될 우려가 있다. 기구를 지나치게 하지 말아야 한다.

최근에는 LED 전구의 보급이 진행되어 휘도가 높고 빛에 지향성이 있어 다이클로할로겐 전구로 대체할 수 있는 제품이 다수 판매되고 있다. 할로겐 전구나 다이클로 할로겐에 비해 소비 전력을 크게 삭감할 수 있는 데다 10배 이상의 장수명이다.

다수의 조명기구를 설치해도 과부하가 되지 않는다는 장점이 있다. LED 전구는 비용이 높지만 장기적인 에너지 절약을 기대하거나 많은 조명기구를 설치하고 싶다면 채용을 검토하면 좋다.

하중에 대한 주의

스포트라이트는 1kg 전후의 중량이 있으므로, 라이팅 레일에 많은 기구를 설치하면, 레일마다 낙하하는 사고로 이어진다. 취급설명서 등을 참조하여 설치하여 좋은 대수나 중량을 지켜야 한다.

평상시 사용하고 있어 지장이 없어도, 지진 등 예기치 않은 힘이 가해졌을 경우에 낙하하므로, 하중에는 주의를 요한다.

누전에 대한 대책

누전에 대한 대책으로서, 라이팅 레일에는 접지선을 부착한다. 220V 이하에서 사용하는 경우에서 레일 길이 4m 이하인 경우에는 접지선을 제외할 수 있다는 완화 규정이 있지만, 누전시의 안전성 향상을 고려하면 접지는 생략하지 않는 것이 좋다.

조명 레일은 특성상 접촉하기 어렵게 만들어져 있지만, 도체 부분이 노출된 기구이다. 누전시의 안전성을 고려하면 접지를 접속하는 것이 기본이다.
