발신기는 자동 화재 알림 설비를 구성하는 부재 중 하나이며, 사람이 화재를 발견했을 때 버튼을 눌러 화재 신호를 수신기로 전송하는 장치입니다. 발신기를 누르면 발신기로부터 화재 수신기에 신호가 보내지고, 수신기 측은이 신호를 "화재가 발생했다"고 판단한다. 이 신호를 받아 "비상 벨"과 "비상 방송 시설"이 울리고 건물 사용자에게 화재의 발생을 알리고 대피 유도가 이루어집니다.

비상방송설비가 설치되어 있는 방화대상물의 경우라면 발신기의 버튼을 누르면 '여성소리에 의한 확인방송' 또는 '남성소리에 의한 피난방송'이 즉시 울린다. 감지기에 의한 화재 검출도 유사한 기능이지만, 감지기는 오작동도 매우 많아, 즉시 화재 단정으로 전환하는 것은 운용상 바람직하지 않다.

일반적인 감지기에 의한 화재 검출은, 복수의 감지기가 발보한 경우나, 단체의 검출기에 의한 검출이어도, 그대로 검출 상태를 수분 유지해, 일정 시간이 경과했을 경우에, 화재 단정으로 이행하는 것의 원칙으로 하고 있다. 또, 축적 기능이라고 불리는 「일정 시간, 연기나 열에 계속 노출되지 않으면 신호를 송신하지 않는다」라고 하는 기능도 탑재하고 있다.

이에 대해 "사람이 발신기를 누르는" 행위는 장난을 제외하고 "눈앞에 화재가 발생하고있다"라는 상태이기 때문에 확인 방송 등을 생략하고 화재 단정으로 전환 가 기본이 된다.



발신기

발신기 설치 계획

발신기는 화재 발견 시 최대한 빨리 눌러야 하기 때문에 다수의 사람의 눈에 닿기 쉽고 조작이 용이하게 가능한 장소에 설치해야 한다.

발신기는 붉게 도장된 비교적 대형의 푸시버튼이며, 의장상 보기 좋게 하는 설비가 아니다. 의장 설계자나 건물 소유자는, 발신기를 눈에 띄는 장소에 설치하고 싶지 않다고 요구하는 일이 있지만, 방재상 중요한 설비이며, 설계자는 「의장상」 「방재상」의 양면으로부터, 건물 소유자, 소할 소방 모두 납득할 수 있는 장소를 검토하고 제안하는 것이 중요하다.

P형 발신기를 설치하는 경우는 각 층, 어느 장소에서도 「50m 이내」로 발신기의 장소에 도착할 수 있도록 배치한다. 누구나 쉽게 버튼을 누를 수 있도록 바닥면에서 0.8m 이상, 1.5m 이하가 되도록 설치하는 것이 의무화되어 있기 때문에 높이에도 주의를 기울인다.

발신기는 단독으로 설치하는 것 외에, 소화전 박스에 짜넣거나, 표시등·지구 음향을 일체에 짜넣은 「종합반」으로서 설치하는 것도 가능하다.

소화 펌프 기동 스위치로서의 이용

발신기는 소화 펌프의 시동 장치로도 사용할 수 있습니다. 발신기를 소화 펌프 기동 스위치로서 사용하는 경우, 소화전 박스의 상부에 표시등과 함께 설치하는 것이 일반적이다.

소화전 펌프가 기동되었음을 나타내기 위해, 표시등을 플리커(점멸)시키는 것을 소방기관으로부터 요구되기 때문에, 필요에 따라 릴레이를 내장하여 대응한다.



P형 발신기와 T형 발신기

발신기는 조작 방법에 따라 'P형'과 'T형'으로 분류되어 있어 건물 규모에 따라 구분하여 계획한다.

P형 발신기

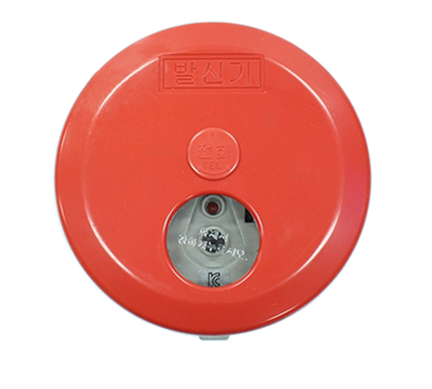

P형 발신기는 푸시형 발신기이며, 푸시 버튼을 눌러 신호를 발신한다. 수많은 건물에서 이용되고 있는 발신기이며, 「발신기」라고 하면 기본적으로 P형을 나타낸다.

발신기에는 표시등을 병설하여 멀리 떨어진 곳에서 발신기의 위치를 ​​확인할 수 있도록 고려하여야 한다.

발신기 본체에는 인터폰용의 접속 잭이 부속되어 있어 휴대식의 전화 장치를 사용하면 수신기와의 통화할 수 있기 때문에, 메인터넌스나 보수 점검으로 활용되고 있다.





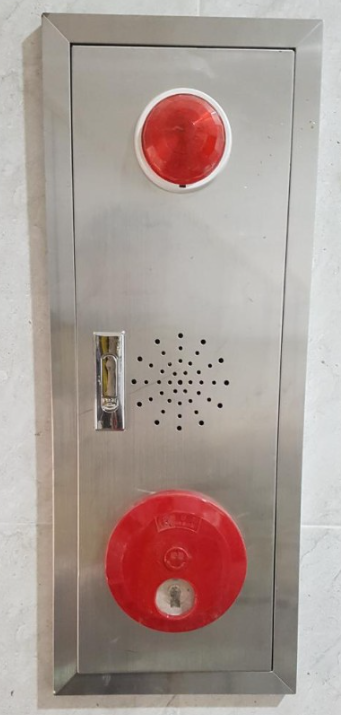

P형 발신기

T형 발신기

T형 발신기는 텔레폰식 발신기이며, 푸시버튼이 아닌 수화기 조작에 의해 신호를 발신한다. 발신기 본체는 전화용 수화기와 유사한 형태로 되어 있으며, 이를 "비상 전화"라고 한다. 수화기를 다루는 것으로, P형 발신기의 버튼을 누른 것과 같은 조작이 되어, 화재 수신기에 신호를 전송한다.

접촉이나 충격에 의해 수화기가 빠지고 신호가 전송되는 것을 방지하기 위해 수화기를 빼고 버튼을 누르는 투 액션 방식을 기본으로 한다. 행정에 의해 “수화기를 떼어낸 순간에 화재 신호를 전송하는 것”을 의무화하고 있는 일도 많아, 소방기관에 대한 협의를 요한다.



지구 음향 장치

지구 음향 장치는 지구 벨 · 비상 벨이라는 명칭으로도 불리는 대음량 음향 장치이다. 감지기나 발신기가 작동하고 신호가 화재 수신기에 통지되면 수신기로부터 "지구 음향을 울리게" 신호가 보내지고 벨이 울리기 시작합니다. 이 대음향에 의해, 감지기나 발신기가 동작한 것을 건물 이용자에게 알려, 피난이 개시된다.

지구 음향 장치는, 방화 대상물의 전역에 건너, 화재를 유효하게 통지할 수 있도록 배치한다. 비상벨의 경우, 각 층 수평거리에서 「25m의 원으로 포함」하도록 배치하는 것이 소방법에 의해 정해져 있다.

대규모 건물에서는, 감지기나 발신기의 신호를 받았다고 해도, 일제히 전관에 대해서 지구 음향을 울리는 것은 공황을 유발하고, 또한 피난구에 다수의 재관자가 쇄도해 2차 재해가 될 우려가 있다.

지층을 제외한 층수가 5 이상이고, 연면적 3,000㎡를 넘는 경우, 출화층과 그 직상층만을 울리게 하고, 일정 시간 후 또는 복수의 감지기가 발보했을 경우에 전관 울림 시키는 규정이 있기 때문에 주의를 요한다.
