감지기(기능 및 개요, 종류)5

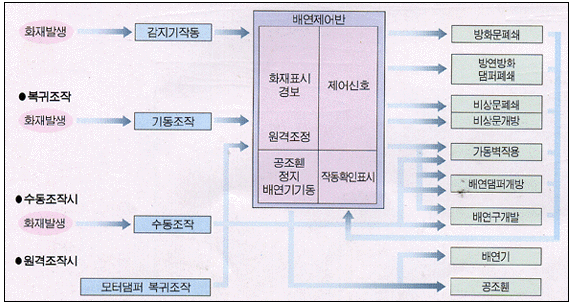

방화도 연동용 감지기의 구조

상시 개방되어 있는 방화 셔터나 방화문은 화재를 방화 구획 내에 한정하기 위해 자동 폐쇄시켜야 한다. 연기 감지기나 열 감지기의 신호에 의해 이들 방화 설비를 자동 폐쇄시켜, 방화 구획이나 방연 구획을 형성하기 위한 감지기를 「연동 감지기」라고 부른다.

상시 개방의 방화문·방화댐퍼·가동식의 방연수벽으로 방화 구획이나 방연 구획을 형성하는 경우, 감지기의 연동에 의해 폐쇄 또는 동작하는 것이 의무지워지고 있기 때문에, 이러한 설비에 부수 하여 연동 감지기를 설치한다.

연동 감지기는 연동 대상의 방화 셔터와 방화문 등에서 '1m 이상 10m 이내'의 장소에 설치하는 것이 법적으로 규제되고 있다. 셔터가 다수 설치되어 있는 통로에서는, 하나의 감지기로 모든 셔터를 경계하는 것이 아니라, 대략 7m에서 8m 간격으로 연동 감지기를 설치해, 모든 셔터로부터 10m 이내에 연동 감지기가 존재한다 같이 배치한다.

원칙적으로 다수 있는 감지기 중 하나라도 연동감지기가 동작한 경우, 그 감지기가 설치되어 있는 구획 내의 모든 방화문을 폐쇄하여 방화구획을 구성한다. 소할 소방이나 건축 지도과의 담당자에 따라서는, 구획 전체가 아니고 부분적인 폐쇄로 좋다고 회답되는 경우도 있다.

큰 취출 공간을 가지고 있는 장소에서 연동 감지기에 의해 방화 구획을 구성하기 위해 한 번에 수십에서 수백대 있는 셔터를 동시 강하시키는 계획도 생각할 수 있다. 신호선의 전압 강하 등도 고려하여 셔터가 적정하게 강하하도록 연동 시험을 실시하여 확인한다.





연동 설비 운용



배연 설비와의 연동

대규모 건축물에서는 방재 설비로서 배연 설비를 마련한다. 감지기의 작동에 의해 배연 설비를 이동시키는 것도 가능하지만, 이는 바람직하지 않다.

센서는 오작동하는 경우가 많으며, 감지기의 얼룩, 담배 연기 등 비화재보에 의한 화재발보 동작이 자주 발생한다. 매번 배연기가 작동하는 것은 작동 측면에서도 바람직하지 않습니다.

배연기의 운전은, 화재를 발견한 사람의 손에 의해 「수동 개방 장치」를 조작하여 기동시키거나, 방재 센터나 중앙 관리실로부터의 원격 수동 운전으로 하는 것이 일반적이다. 이것도 소할 행정기관으로부터 배연기와 감지기의 연동을 지도하는 것도 생각할 수 있으므로 주의가 필요하다.

배연기 작동 및 공조 정지

배연기는 화재로 인한 유해한 연기를 풍풍으로 흡입한다. 환기 설비나 공조기가 해당 실내에서 운전하고 있으면, 배연기가 흡입하고 있는 연기를 교반해 버려, 배연기의 능력을 저하시키는 원인이 된다. 자동화재경보설비의 동작 또는 배연기의 운전신호에 환기설비나 공조기를 정지시키는 것이 바람직하다.

「배연 설비 기술 지침」에 의하면, 화재 발생시에는 공조기나 환기 설비를 정지하는 것이 「바람직하다」라고 되어 있지만, 행정에 따라서는 화재시의 공조 정지를 강하게 지도되기도 한다.

중앙 감시 설비를 가지는 대규모 시설이면, 환기 팬이나 공조기의 운전을 중앙 감시 장치에 의해 일괄 관리하고 있어, 화재 신호를 중앙 감시 장치에 보내 강제 정지시키는 방법이 채용된다. 이 방법의 경우 중앙 감시하고 있는 동력 팬이나 공조기 등은 대응할 수 있지만, 작은 방용 100V 팬 등은 대응할 수 없다.

배연기의 운전에 지장이 없는 경우는, 환기나 공조를 정지하지 않아도 좋게 되어 있기 때문에, 소형의 팬이나, 단독으로 완결되어 있는 패키지 에어컨 공조기 등, 다수의 실을 덕트로 연결하여 공조하고 있는 것이 없으면, 공조 정지에 포함하지 않아도 좋다고 정해져 있다.

감지기의 도장 대응

점포나 영화관은 의장적으로 굳은 인테리어 디자인을 하는 것이 많아, 베이지나 오프 화이트 칼라의 표준 색감지기에서는 의장성을 손상시킨다고 하는 이유로, 감지기의 색을 변경하고 싶다고 하는 요망이 많이 발생한다 .

'천장색에 맞춘 색으로 하고 싶다' '검은색 감지기는 없는가'라는 질문은 많아 현장 도장을 하고 싶다는 요청을 받기도 한다.

감지기는 기구 본체 자체가 소방인정품이며, 납품된 감지기에 직접 색을 바르면 인정실효가 된다. 열 감지기는 감지기 표면의 온도를 검출하고 내부의 검출 장치의 접점을 개폐하는 구조이기 때문에, 도료에 의해 검출 온도가 변화하면 정상적인 검출이 저해된다. 현장 도장은 엄금이다.

일반 감지기는 발주 후 즉시 납품되는 보급품이지만, 특수 사양으로 한 감지기는 신규로 인정을 받는 등 서류 절차의 비용이 할증된다. 감지기 중 하나라도 매우 높은 비용이 발생합니다.

공장에서의 제작과 인정절차의 관계로 납기가 매우 길어진다. 메이커의 조달 상황에 의하지만, 납기 30~60일이라는 장기간이 되는 사례도 있다. 신축의 공사 현장에서는, 공기내에 기기 설치를 해 소방 검사를 받을 수 있을까, 충분한 조정을 필요로 한다.

현장 도장은 불가능

열 감지기를 도장하면, 열을 검출하는 기구가 도장에 의해 저해되고, 열의 검출이 저해된다. 본래 필요한 기능을 만족할 수 없다.

연기 감지기는 열을 검출하는 제품이 아니기 때문에, 메쉬부에 스프레이나 도료가 막혀 버리면. 감지기 내부에 연기를 도달시킬 수 없게 되어 화재를 검출할 수 없다는 문제로 이어진다. 열 감지기와 마찬가지로 연기 감지기조차도 필요한 기능을 방해합니다.

감지기를 지정색으로 하고 싶다는 요망이 있었을 경우, 메이커의 공장에서 도장을 실시해, 도장된 본체에서 소방 설비 인정을 받아 납품한다, 라고 하는 순서로 감지기를 준비한다. 메이커에 따라서는, 베이지색 이외의 감지기를 표준 설계품으로서 확보하고 있는 경우가 있기 때문에, 문의로 확인하면 좋다.
