연기 감지기

연기 감지기 설치 기준

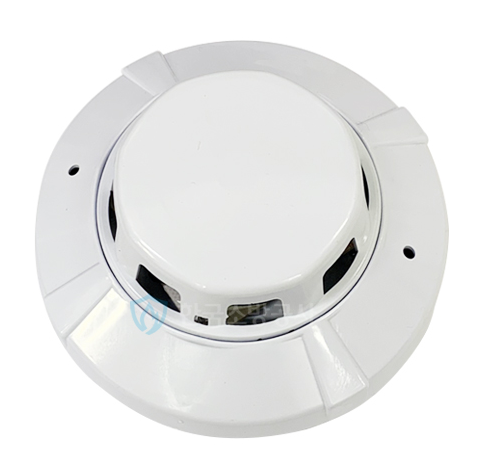

연기 감지기는 화재시 발생하는 연기를 감지하는 감지기입니다. 연기는 화재가 본격화되기 전에 발생하여 퍼지기 때문에 연기 감지기로 경계함으로써 화재의 조기 발견에 효과를 발휘한다.

연기 감지기는 높은 검출 능력과 메커니즘의 복잡성으로 인해 열 감지기보다 가격이 높고 다수 설치되어 초기 비용이 증가합니다.

연기 감지기는 화재의 조기 감지에 매우 효과적이며, 감지 면적은 열 감지기보다 크다는 특징이 있습니다. 소방법상의 무창층 판정을 받은 특정 방화 대상물에서는 연기 감지기를 선정해야 한다는 제약도 발생하기 때문에 연기 감지기를 사용할 기회는 많다.



연기 감지기

구조 및 설치 기준

연기 감지기는 동작 감도의 차이에 따라 1종에서 3종까지 구분된다. 일반적인 화재 경계에는 '2종' 연기 감지기가 사용되어 연기 농도 10%로 발보한다.

엘리베이터 승강로의 상단 등 연기의 조기 검출이 필요한 부분에서는 가장 감도가 높은 '1종' 연기 감지기를 사용해야 한다. 1종의 연기 감지기는 연기 농도 5%로 발보하는 초고감도 감지기이다.

방화문이나 방화 셔터의 연동 동작용으로도 연기 감지기가 사용된다. 이들 방재 연동을 기본으로 하는 설비는 오동작에 의해 방화 셔터나 방화문이 폐쇄되면 2차 재해로 이어지므로 연기 농도가 화재 경계 농도보다 높아지지 않으면 동작하지 않는 「3종」의 연기 감지기가 선정된다.

3종의 연기 감지기는 연기 농도 15%로 발보해 셔터나 방화문을 폐쇄한다. 연기 감지기의 설치 기준에서 기억해야 할 항목은 다음과 같습니다.

• 감지 지역은 벽에서 600mm 이상 돌출물로 분할된다
• 벽에서 600mm 이상 이격
• 공조나 환기 취출구로부터 1,500mm 이상 이격한다
• 600mm 이상의 단차가 있는 경우는 동일한 감지 구역으로 할 수 없다

연기 감지기의 오작동 방지

연기 감지기는 열 감지기보다 습기나 먼지에 약하다는 특성에 주의해야 한다. 연기 감지기는 본체에 메쉬 형상의 검출 기구가 있고, 검출 기구의 내부에 침입한 연기로 광축이 굴절하는 것을 검출하여 발보하는 구조이다.

메쉬 내부에 결로가 발생하거나 분진이 내부에 침입하면 연기를 검출했을 때와 같이 광축이 굴절되어 화재 신호를 발신하는 경우가있다.

결로나 분진에 의해, 「연기 감지기가 농도가 높은 연기에 싸여 있다」라고 판단하면, 연동 셔터나 방화문을 폐쇄시켜 버리는 경우도 있다. 연기 감지기를 설치하는 경우에는 습도가 높은 공간이나 분진이 비산하는 환경을 피해야 한다.

입체 주차장 등의 처마 아래 공간에서의 오동작 사례

감지기의 오작동이 많은 공간으로는 입체 주차장 등의 처마 아래 공간을 들 수 있다. 입체 주차장은 외기에 개방된 공간이지만, 건물과 마찬가지로 일정 면적마다 방화 구획을 형성해야 하기 때문에, 많은 연동 감지기가 설치된다.

처마 아래에 설치하는 감지기는, 습기에 강한 방수형의 열 감지기로 하는 것이 기본이지만, 「연동 감지기는 연기에 의한다」라고 균일하게 계획하면, 결로나 분진에 의한 오동작으로, 셔터가 폐쇄 할 우려가 있다.

연기 감지기는 먼지에도 약하고, 바람이 유통되는 장소에서는 검출 기구에 오염이 현저하게 부착되어 오동작의 원인이 된다. 축적형 연기 감지기를 사용해도, 얼룩에 저항이 있는 것은 아니고, 축적 상태의 빈발이나, 발보로 이어지는 경우도 많다. 이러한 환경에서는 연기 감지기의 본질적인 성능을 유지하는 것이 어려워지므로 열 감지기로의 변경을 계획해야 한다.

셔터나 방화문 연동 감지기의 오동작은 끼워져 충돌 사고로 이어질 우려가 있어 매우 위험하다.

취출구에서 1.5m 이상의 이격 확보의 중요성

감지기는 "공조기 등의 풍선으로부터 1.5m 이상 이격한다"고 소방법에 의해 정해져 있다. 감지기에 기류를 가하는 것에 의한 분진의 침입에 의한 오동작의 방지 외에 냉풍을 감지기에 가하는 것으로 연기 감지기 내부에 결로가 발생하여 검출 기구의 광축이 굴절되어 비화재보로 이어진다 우려가 있는 것이 이유이다.

연기 감지기는 그 동작 원리상 ​​광축의 굴절이 검출 기구이기 때문에, 화재에 의한 연기 이외라도 굴절이 발생하면 동작한다. 흡연소 내에 연기 감지기가 설치되어 있는 경우, 담배 연기에 의해 오검출하여, 감지기가 발보할 우려가 있다.

연기가 발생하는 것이 명확한 경우에는 연기 감지기가 아닌 열 감지기를 사용할 계획이어야 한다. 연기 감지기가 발보하려면 일정 이상의 연기 농도가 필요하며, 넓은 방에서 한 사람이 담배를 피우는 정도에서는 공기 중에 연기가 확산되어 버리므로 오작동하는 것은 거의 없다.

연기 감지기에 직접 연기를 분사하거나, 다인수로 동시에 흡연함으로써 연기 농도가 높아졌을 때, 비화재보의 우려가 있으므로, 정상적으로 연기가 발생하는 공간에서는, 설치에 적합하지 않은 실로 판단하고 열 감지기를 계획하면 좋다.
