감지기(기능 및 개요, 종류)1

-감지기-

감지기의 기능 및 개요

자동화재경보설비는, 감지기에 의해 화재를 조기 검지하고, 주민이나 건물 관리자에게 알려 피난을 촉구하는 설비이다. 비상벨을 울리거나 방송설비에 신호를 보내 비상방송으로 피난을 촉구한다.

화재의 검출에는, 센서라고 불리는 검출 장치가 사용된다. 열에 의해 경보를 발하는 「열 감지기」, 연기에 의해 경보를 발하는 「연기 감지기」, 불꽃이 발하는 적외선이나 자외선을 검출하는 「화염 감지기」의 3종류가 대표적이며, 이들을 천장에 설치 화재를 감지합니다.

여기에서는, 감지기의 종류와 선정 방법, 설계시의 주의점, 대표적인 화재 수신기의 종류와 특징에 대해 설명한다.

감지기란?

감지기란 "화재에 의해 발생하는 열, 연기, 화염을 이용하여 자동으로 화재를 감지하고 화재 신호와 화재 정보 신호를 수신기, 중계기, 소화 설비에 발신하는 것"으로 알려져 있다. 열을 감지하는 것을 열 감지기, 연기를 감지하는 것을 연기 감지기, 화염을 감지하는 것을 불꽃 감지기로 구분된다.

화재가 발생하면 크게 나누어 「열」 「연기」 「불꽃」의 3종류의 요소가 화재 장소에 발생한다. 각각에 큰 차이가 있으며, 무엇을 검출하는지에 따라 감지기의 종류나 설치 방법이 달라진다.

화재 초기에는 우선 「연기」가 발생해, 시간이 지나면 주위의 가연물에 인화해 「열」을 발생해, 큰 「불꽃」이 되어 주위에 전파해 간다. 연기 발생의 단계에서 검출하면, 출화로 이행하기 전에 지울 수 있기 때문에, 연기 감지기를 설치하면 초기 소화에 도움이 된다.

열 감지기는 연기에서 불로 이동 한 후 열을 감지하는 메커니즘이며 열 감지기가 작동 할 때 실내가 이미 점화되었을 가능성이 높습니다. 만약 대공간이고, 연기나 불꽃이 천정면에 도달하지 않고 확산해 버리는 높은 천장의 환경이면, 불꽃으로부터 발생하는 자외선이나 적외선을 검출하는 불꽃 감지기를 설치한다.

어떤 환경에서 어떤 감지기를 설치할지, 모두 소방법에 의해 세밀하게 규정되어 있다. 법규에 만족할 수 있는 감지기를 선정해, 적합한 장소에 계획해 간다.

건축 계획에 따라서는 소방법에 기재되어 있는 설치 기준을 만족할 수 없는 경우가 있다. 소할 소방에 대해 '센서를 설치하지 않는다'는 응답은 인정되지 않는 경우가 많아 소화설비를 강화하는 등 대체안을 요구하는 것이 일반적이다.



열 감지기



열 감지기 설치 기준

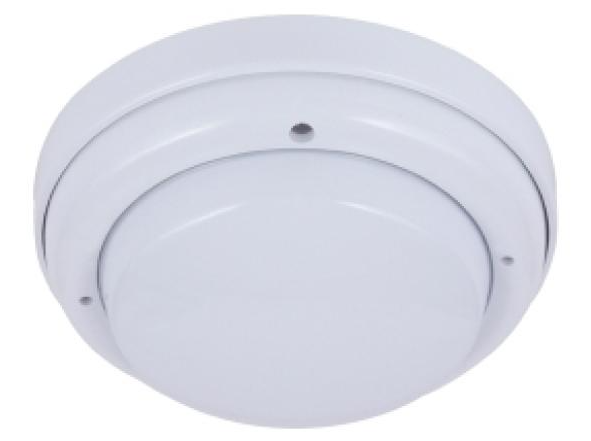

열 감지기는 감지기 주변의 열을 감지하고 경보를 발신하는 감지기입니다. 연기 감지기와 불꽃 감지기보다 저렴하고 널리 보급되어 있다. 열을 검출하는 성질로부터, 열 감지기가 작동했을 때에는 이미 그 장소는 출화 상태가 되어 있어, 화재의 조기 검지의 관점에서 하면, 화재 검출 능력은 연기 감지기에 미치지 못한다.

열 감지기는 감지기 본체에 열을 주지 않는 한 작동하지 않기 때문에 열 감지기가 작동할 무렵에는 상당한 화재 진행이 생각되며 화재의 조기 감지가 필요한 경우에는 연기 감지 그릇을 채용하는 것이 좋다.

열 감지기의 설치 기준으로서 방화 대상물의 무창층 판정에 주의가 필요하다. 소방법에 있어서의 「무창층 및 특정 용도 건축물」, 또는 「무창층 및 별표 15항에 해당하는 사업소」는 연기 감지기를 설치할 의무가 발생한다. 먼지나 습도가 많은 장소 등을 제외하고는 열감지기를 사용할 수 없다.

무창층의 판정은 소방대가 진입하는 개구부가 적기 때문에, 피난 활동에 지장이 발생할 가능성이 높고, 열감지기에 의한 경계에서는 위험성이 높은 것이 이유이다.

개구부를 충분히 확보 할 수 있으면 소방법상의 보통 층으로 판정되어 열 감지기를 사용할 수있다. 그러나 복도나 계단 등은 중요한 피난 경로가 되므로 원칙적으로 열 감지기를 사용할 수 없기 때문에 계획에는 주의가 필요하다. 열 감지기의 설치 기준에서 기억해야 할 항목은 다음과 같습니다.

• 감지 지역은 벽에서 400mm 이상 돌출물로 분할된다
• 공조나 환기 취출구로부터 1,500mm 이상 이격한다
• 400mm 이상의 단차가 있는 경우는 동일한 감지 구역으로 할 수 없다

설치 높이・설치 기준

열 감지기나 연기 감지기는 천장 높이가 높은 공간에 설치하면 연기나 열을 검출하는 시간이 길어지므로 경계 면적을 작게 해야 한다. 높이 4m를 경계로 하여 경계면적이 반감한다. 의장상 천장을 낮출 수 있다면, 감지기의 능력을 유효하게 발휘시킬 수 있으므로, 천장 높이는 4m를 넘지 않도록 계획하는 것이 좋다.

연기 감지기나 열 감지기는 설치하는 높이가 4m를 넘으면 감지 구역이 절반이 되므로 천장 높이를 4m로 계획하고 있는 경우 천장 높이를 3.99m로 변경하면 감지 그릇을 줄일 수 있습니다.

특수 조건 하에서 열 감지기 계획

일반적인 주방이나 부엌에서는 방수형의 특종 열 감지기를 사용하는 계획으로 하지만, 추가의 온습도의 조건이 있는 경우에는 종류를 바꿀 필요가 있다. 열 감지기는 방수·방습도·고온형 등 다양한 기종이 있어, 사우나실과 같은 100℃ 가까운 고온의 방에 설치하는 경우는, 100℃형이나 150℃형의 열 감지기를 선정하지 않아야 한다 그러면 오동작의 원인이 된다. 미스트 사우나실이나 암반욕실 등 고온 고습도의 공간에도 고온 사양의 열 감지기를 적용할 수 있다.

습도가 높은 방에의 감지기 설치는, 원칙적으로 열감지기로 한다. 연기 감지기는 검출부에 결로하면 사용물이 되지 않기 때문에 사용 금지이다. 방수 성능을 가지는 열 감지기는, 옥외에서도 사용할 수 있으므로, 외기에 개방된 주차장에서는 처마 아래에 열 감지기를 설치해 화재 경계를 실시한다.

외기에 해방된 장소에 설치하는 열 감지기는 개방된 외부와의 외벽 라인으로부터 5m 이내의 부분에 대해서, 감지기의 설치를 면제할 수 있다. 소할 소방과의 협의에 따라서는 설치가 요구되므로, 면밀한 회의를 실시해야 한다.

열 감지기의 오작동 방지

열 감지기의 오동작을 방지하기 위해서는 상시 높은 온도가 되는 장소, 레인지 후드 등의 발열체 부근 등을 피하도록 계획한다. 열 감지기의 검출기 기구는 「바이메탈」을 이용하고 있기 때문에, 연기 감지기와 비교하여 오동작이 발생하기 어려운 기구이지만, 설치 장소를 잘못하면 비화재보의 원인이 된다.

열감지기에는 「옥내 사양」과 「옥외 사양」이 있어, 처마밑이나 주방내 등, 비의 불어넣기나, 항상 습기가 있는 장소에 열 감지기를 설치하는 경우는, 옥외 사양의 방수형 열 감지기를 선택하는 것이 효과적입니다.

"차동식 스폿형 감지기"라고 불리는 급격한 온도 변화에 의한 내압 상승으로 접점 동작을 하는 열 감지기가 있다. 주방내나 욕실문 앞 등 급격한 온도변화에 노출되는 장소에 설치하면 온도변화를 화재로 인식하여 비화재보를 유발한다.

방수 성능이 없는 차동식 감지기를 처마 아래나 주방 내에 설치했을 경우, 감지기 내부에 침수·결로하는 것으로 접점이 도통해 버려, 비화재보가 된다.

주변 온도가 설정치 이상이 됨으로써 접점이 닫히는 「정온식 스폿형 감지기」에서는, 차동식 스폿형 감지기와 같이, 주방 기구의 직상이나, 레인지 후드의 바로 근처에 설치되면 , 주방기기 사용시에 가열되어 버려, 비화재보의 가능성이 있으므로, 열의 영향이 없도록 이격하여 배치해야 한다.
