접지의 개요와 의미

접지의 개요와 의미



접지란?

접지란, 전선관이나 금속제의 외상, 전기 회로의 중성선 등을 대지에 접속하는 전기 공사의 하나이다. 그 역할에 따라 강전용이나 약전용, 통신용 등 용도별로 분류되고 있다. 대지는 매우 안정된 전위를 가지고 있기 때문에, 대지와 접속함으로써 전위가 안정된다.



전기 설비의 하나로 대표되는 강전용의 접지는, 감전 방지 등을 목적으로 한 보안 접지이며, 인체보다 접지선에 전류를 많이 흘려, 인체에의 손상을 경감시키는 역할을 가진다 . 대조적으로, 약전 용 접지는 전위를 안정화시켜 장치의 작동을 돕는 것을 주 목적으로한다.



전기 기기의 외부 상자에 접지를 실시해, 항상 대지에 접속해 두는 것으로, 감전시의 피해를 최소로 막아내거나, 전기 회로의 중성점에 접지하는 것으로 사고시의 이상 전압을 저감시키는 효과 있다. 전자기기나 통신기기류의 기준 전위를 확보함으로써 통신기기나 약전장치의 안정성을 유지하는 효과도 기대되는 등 수많은 역할을 담당하고 있다.



통신 기기 등으로 대표되는 전자 기기류는, 그 기기 본체 내외에서 발생하는 전자파나 노이즈의 영향을 받아 오동작을 유발한다. 전기 기기에서는, 접속하는 케이블류나 본체 그 자체를 노이즈로부터 차폐함으로써, 오동작을 방지하는 경우가 많다. 그 차폐물은, 많은 이상 전압이나 노이즈, 전자파의 영향을 받게 되기 때문에, 안정된 전위를 가지는 대지와 접속하는 것으로 놓치고, 내부의 중요한 기기에 악영향이 미치지 않도록 하고 있다.



접지라는 단어에는 수많은 역할과 의미가 포함되어 있으며, 그 용도에 따라 적절한 접지를 하지 않으면 감전사고나 기기의 고장, 고장으로 이어지므로 주의를 요한다.



덧붙여 접지는 통칭 「어스」라고도 불리고 있어 듣기 친숙한 말로서 보급되고 있다. 가전 ​​등 주택용 전기 기기에서는 접지, 접지선이라고 불리는 방법이지만. 여기에서는 어스라는 단어는 사용하지 않고 '접지'라는 명칭으로 통일해 해설한다.

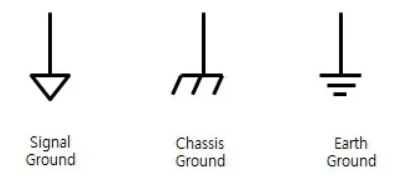

접지의 종류

국내 접지 방식

국내 수요가 내의 전기회로는 대부분 접지계로 구성되어 있다. 변압기의 2차측을 B종 접지로 대지와 연결하고, 접지된 변압기의 2차측으로부터 전원이 공급되고 있다.



변압기 2차측에서 접지되어 있기 때문에, 만일 누전이 발생하여 그 전로에 인체가 전로에 닿았을 경우는, 인체로부터 대지를 지나, 2차측의 접지선을 통해 변압기로 돌아간다 된다. 이것만을 들으면 변압기 2차측에서 접지되어 있기 때문에 감전한다고도 할 수 있다. 사실 변압기 2차측에서 접지를 하지 않으면 전류가 환류하는 부분이 없기 때문에 감전하지 않는다. 그러나 국내 전로는 접지계로 공급되고 있는 것이 실정이다.



비접지 방식이면 감전하지 않는다면 왜 국내의 전로는 비접지가 아닌 접지 방식을 채용하고 있는가. 이것은 "전로 전부를 비접지 그대로 유지하는 것이 곤란하다"는 것이 이유의 하나이다.



주택이나 업무용 빌딩 등 용도를 불문하고, 하나의 건물 내에는 천장 뒤, 벽내, 콘크리트 박아, 지중 등과 같이, 다방면에 걸쳐 전선이나 케이블이 둘러싸여 있다. 그 총연장은 수십km에 걸친 곳곳에 설치된 조명기구나 콘센트 부하에 전력을 공급하고 있다.



비접지 방식으로 한다는 것은, 이 전로의 모든 장소에서 절연이 확보되어 있는 것이 전제가 된다.



만약 건물 안의 어딘가 말단에서 전선의 절연이 불량이 되어, 미지락 상태로 대지와 연결되어 있었다고 하면, 그 장소로부터 접지가 확보되어 버리고 있게 되어, 비접지 계통이 아니게 된다. 지락한 전기 배선 부분은 접지가 되고, 또한 지락이 진행되면 대지를 통해 전류가 흐르게 되어 감전으로 이어진다.



중성선 접지 방식 개요

중성점 접지 방식은, 아크 발생 등에 의한 지락시의 이상 전압 발생 방지, 일선 지락 사고시의 건전상 이상 전압의 방지, 지락 보호 계전기의 확실한 동작을 실시하기 위해서 사용되는 방식으로 있다.



접지 저항값이 작을수록 지락 전류는 커지고, 이상 발생하는 전압은 작아진다. 지락 전류를 크게 확보할 수 있으면, 보호 계전기의 동작이 확실하게 되므로, 보다 안전한 보호가 가능해진다.

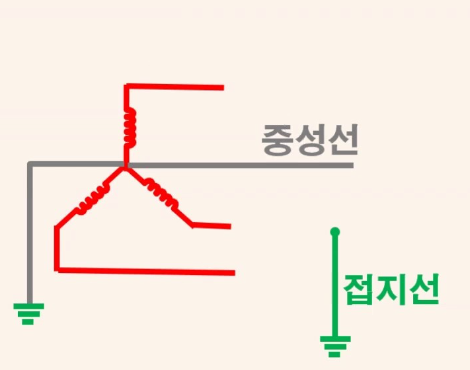

중성선 접지

이상 전압의 저감이라고 하는 관점에서 생각하면, 접지 저항값을 가능한 한 작게 억제하는 것이 바람직하지만, 접지 저항값이 작을수록 지락 전류가 커지므로, 접지선 부근에 부설하고 있는 통신선에 지락 전류로 인한 유도 장애를주는 등 악영향을 미칠 수 있습니다.



보호 계전기가 확실하게 동작하는 지락 전류를 조기 검출하고, 누전 차단기 등으로 차단하여 지락하는 전로를 분리하는 것이 바람직하다.
