접지공사의 종류

접지공사의 종류



A종 ​​접지 공사

고압이나 특별 고압 등 고전압에서 사용하고 있는 전기 기기에 대해 실시하는 접지 공사는 A종 접지 공사라고 불린다. 고압의 전기 설비로 감전했을 경우, 그 대부분이 치명상이 되어, 약간의 누전에 의한 감전으로도 큰 손상을 받게 된다. A종 ​​접지 공사에 있어서의 접지 저항값은 10Ω 이하를 확보하도록 접지극을 매설해, 만일 인체에 감전이 발생한 경우에서도, 매우 작은 분류가 되도록 배려되고 있다.



접지선의 접지 저항이 작을수록, 인체측으로 분류하는 전류도 적어지기 때문에 감전시의 피해를 저감할 수 있다. 접지선의 두께와 접지극의 크기 등 접지 관련 설비에는 높은 성능이 요구된다. 표면적이 큰 접지극과 쉽게 끊어지지 않는 굵은 접지선을 부설할 필요가 있다.



인체가 감전하면 접지선이 없으면 인체에 모든 누전 전류가 통과하게 되고, 대전류에 의해 인체에 심각한 손상이 가해진다. 접지선이 있으면 인체와 접지선에 전류가 분분되므로 인체의 손상을 보다 작게 할 수 있다.



A종 ​​접지 공사에서는 접지극의 매설 방법으로서 지상보다 75cm 이하의 깊이에 매설하는 것, 철기둥의 금속체가 근처에 있는 경우는 그 바닥부보다 30cm 이하의 깊이에 매설하는 것에 주의한다.



A종 ​​접지 공사에 사용하는 전선은 직경 2.6mm 이상의 연동선 또는 동등 이상의 강도와 두께를 갖는 것을 사용하는 것으로 규정되어 있다. 또한 피뢰기용 A종 접지 공사에서는 단면적 14m㎡ 이상의 전선을 사용해야 한다.



B종 접지 공사

저압전로와 고압전로를 접촉시켰을 때, 저압측의 전압을 상승시키지 않는 접지이다. B종 접지 공사가 없으면 변압기의 고장으로 저압과 고압이 접촉(혼촉)한 경우, 저압의 380V나 220V의 전로에 고압의 6,600V가 흐른다는 큰 사고가 발생한다. 220V나 380V로 사용하는 기기에 고압을 인가하면 확실히 소손·고장한다.



B종 접지공사에서 확보해야 하는 저항값은 전력회사의 송전선이나 전주로부터 전달되는 배전용 전선거리 및 전선사이즈에 따라 변동한다. 필요한 접지 저항값은 100Ω 가까운 경우도 있고, 20Ω 전후와 같은 작은 수치의 경우도 있기 때문에 전력 회사에 문의하여 필요한 수치를 확인한다.



변압기 2차측에 접속하는 B종 접지선의 사이즈는, 전선의 온도 상승식을 이용하여 산출한다. 계산식은 간이이며, 「0.052In」에 수치를 대입해 구한다. In은 변압기 2차측의 정격 전류로서 산출한다.

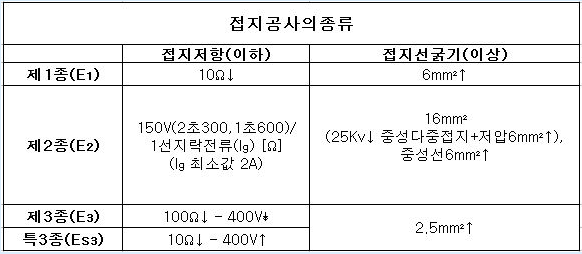

접지공사의 종류

C종 접지 공사

300V를 넘는 저압의 전로에 접속되는 기기는, 220V나 380V의 기기에 의한 감전 사고보다 위험성이 높기 때문에, A종과 마찬가지로 10Ω의 접지 저항값을 확보한다. 대부분은 380V에서 사용하고 있는 전동기나 팬류, 태양광 발전 설비, 전기 자동차 충전기 등에 대해서 C종 접지 공사를 실시한다.



300V를 넘는 저압용 기기의 철대, 금속제 외상, 금속관 등, 금속체에 대하여 접지를 실시한다. 감전시 심각한 피해가 발생하는 '수중조명'에 대한 접지공사로도 C종 접지공사가 요구된다.





완화 규정으로서 「저압전로에 있어서, 전로에 지락을 발생했을 경우에 0.5초 이내에 자동적으로 전로를 차단하는 장치를 시설하는 경우는 500Ω 이하로 좋다」라고 하는 정이 있다. C종 접지 공사를 실시하는 경우, 인장 강도 0.39kN 이상의 금속선, 또는 직경 1.6mm 이상의 연동선으로 접지를 실시한다.



종래, 수도관 등 건물에 인입되어 있는 설비 배관의 금속체를 이용하여 접지를 얻는 방법도 있었지만, 최근의 급수관은 폴리에틸렌화도 진행되고 있어 대지로부터 절연되어 있을 가능성 있다. 소정의 접지 저항값을 확보할 수 없을 가능성이 있으므로, 수도관을 이용하는 방법을 채용하지 않고, 단독 접지극을 매설하는 것이 바람직하다.



D종 접지 공사

주택이나 업무용 시설의 조명, 콘센트, 환기 팬이나 냉장고에 사용되고 있는 접지 공사이다. 감전 방지에 이용하는 접지 공사이며, 접지 저항값은 100Ω 이하를 확보하는 것으로 규정되어 있다. 주택용 가전을 예로 하면, 냉장고나 전자레인지에 부속되는 접지선은, 이 D종 접지에 접속하는 것으로 감전 피해의 방지를 도모하고 있다.



각종 접지 공사의 요구에서 가장 낮은 10Ω 이하를 확보할 수 있다면 감전 방지에 사용되는 A종·C종·D종 접지를 모두 공용하는 것도 가능하다. A・C・D종 접지를 공용, B종 접지를 단독, ELB 동작용 D종 접지를 단독이라고 하는 형태로 하면, 접지극은 3개로 완결한다.



D종 접지 공사에서는 누전 차단기로 보호되는 회로와 보호되지 않은 회로를 동일 계통으로 해서는 안 된다고 규정되어 있다. 누전 차단기로 보호되지 않은 회로에서 누전이 발생하면 누설 전류가 접지선을 전달하여 누전 차단기로 보호되지 않은 회로와 함께 전위 상승을 일으킬 우려가 있습니다. 전위 상승이 발생해도, 사고 전류는 누전 차단기를 경유하지 않기 때문에, 누설 상태가 계속된 채로 차단되지 않는다.



결과적으로 각종 전등반이나 동력반에는 2개의 접지선을 연결하게 된다. 접지 저항값을 2Ω 이하로 억제하면, 모든 접지 계통을 공용할 수 있지만, 구조체 접지를 하지 않고 2Ω 이하의 접지 저항값을 확보하는 것은 곤란하기 때문에, 공용 접지를 실시하고 싶은 경우는 구조체 접지를 통합하는 것이 좋습니다
