접지 매설 규정

접지극의 성능을 충분히 확보하기 위해서는 흙에 충분히 접촉해야 한다. 이것은 75cm 이하의 깊이까지 매설함으로써 확보하는 것이 요구된다. 매설 부분 근처에 금속체가 있는 경우 지락 전류가 금속체에 영향을 주기 때문에 1m 이상 이격하여 부설할 필요가 있다.



접지극의 구조와 사양

접지극은 동판·동봉 등 접지 공사 전용으로 판매되고 있는 제품을 사용하는 것이 원칙이지만, 금속제의 재료이면 대체도 가능하다.



아연 도금 강관이나 후강 전선관 등, 급배수 공사에서 사용되고 있는 배관재나 전선관도 접지극으로서 인정된다. 내선규정에 의하면, 이러한 배관재의 경우, 외경 25mm·길이 0.9m를 최소치수로 규정하고 있으며, 얼마나 접지저항을 낮게 확보할 수 있는 지역에서도, 이 수치 이상의 재료를 사용한다.



접지 저항값을 장기 확보할 수 있는 시공 방법

접지극은 가능한 한 물기가 있는 장소를 선택하고 접지저항값을 낮게 확보하도록 계획하면 좋다. 접지극도 장기간에 걸친 매설 상태에 따라 부식될 우려가 있으므로 부식 방지를 목적으로 가스나 산의 발생 우려가 없는 장소를 선정하여 매설해야 한다.



지중의 접지 저항은 날씨와 계절에 좌우된다. 여름에는 지중의 수분량이 많아지기 때문에 낮은 접지 저항값을 나타내고, 겨울에는 건조에 의해 접지 저항값이 높아지는 경향이 있다. 연중 규정된 접지저항값을 확보할 수 있는 장소를 선택하는 것이 중요하다.



대지 저항률은 습윤 지역만큼 낮기 때문에 양호한 접지 저항값을 확보할 수 있다. 점토질의 습지, 점토질의 밭지 등은 저항률을 낮게 확보할 수 있지만, 암반지대의 산지나, 자갈의 강변은 매우 높은 대지 저항률이기 때문에, 접지 동판이나 접지봉 1개에서는 소정의 저항치 의 확보가 곤란한 경우가 많다.



지하수위의 변동에서도 접지저항값은 변동한다. 접지극을 지하수위에 맞추어 매설해도 그 지하수를 다량으로 펌핑하면 대지저항률이 상승하여 접지저항값이 높아진다. 매설 기간이 장기간에 걸쳐 구리판이 부식·열화되어 가기 때문에, 정기적인 접지 저항 측정을 실시해, 건전한 저항값이 확보되어 있는지 확인한다. 접지저항값이 변동하여 규정된 수치를 만족하지 않게 된 경우에는 신속하게 접지극을 추가하는 등 수치를 저감하여야 한다.



자연적인 영향뿐만 아니라 인위적으로도 접지 저항 값이 변동한다. 접지극을 매설하고 있는 장소 부근을 굴착하는 등, 접지극 매설부의 주변의 토량이 줄어 버리면, 접지 저항값은 높아진다.



지진이나 지반 침하, 굴착 공사의 영향으로 토량이 변화하거나, 접지극이 진동의 장력에 의해 벗어나는 것을 방지하기 위해, 은 브레이징이나 테르미트 용접 등 확실히 접속되는 방법으로 접합해야 한다 . 기성품 이외의 접지극을 사용하는 경우는, 관리를 충분히 실시해야 한다.

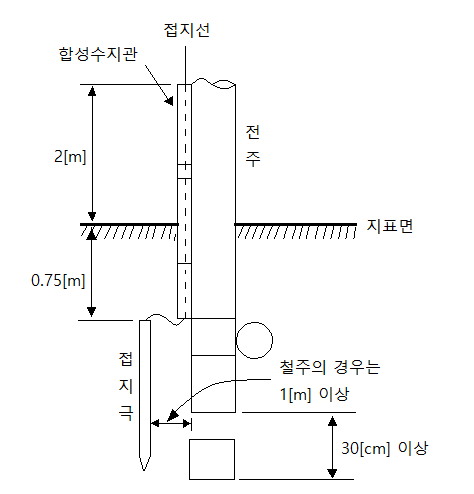

접지극의 매설

접지 저항을 줄이는 방법

대지 저항률이 높은 지역에서는, 단독의 접지 공사에서는 소정의 접지 저항값을 확보할 수 없는 경우도 생각할 수 있다. 매설하는 접지극의 접지 저항값을 낮게 하고 싶은 경우, 이하의 방법이 채용된다.



접지극을 크게 하여 대지와 접촉하는 면적을 늘린다

접지극을 복수 매설하여 연결하여 대지와 접촉하는 면적을 늘린다

깊게 매설하여 지하수위 이하로 한다

접지극과 대지가 밀접하게 충분히 전압

접지저항 저감재 사용

구조체와 연결



접지저항 저감재의 효과

지중하부에 터널이나 고속도로 등 대형 구조물이 있거나, 매설 장소가 건물과 인접하고 있는 등, 토량이 적은 지역에서는 접지극을 매설해도 소정의 접지 저항값을 확보할 수 없는 것이 있다. 복수의 접지극을 접속함으로써 저항값을 낮게 억제하는 것이 기본이지만, 수치를 확보할 수 없는 경우에는 접지 저항 저감재를 사용하는 방법도 있다.



저감재를 사용하면 접지저항값을 30% 정도 저감할 수 있다고 하고 있으며, 산악지 등 대지저항값이 높은 지역에서 효과적이다.



접지극 주변에 숯, 물, 소금을 뿌리면 일시적으로 접지저항값이 낮아진다. 그러나, 이들은 곧바로 대지로 유출·확산하여 손실되고, 접지 저항값도 곧바로 원래대로 돌아간다. 소금에 이르면 금속 부식을 촉진하고 주변 식물이나 금속 띠에 염해를 일으키므로 사용해서는 안된다. 환경 부하가 적은 재료를 베이스로, 대지로 확산되지 않도록 고화재를 사용하여 장기간에 걸쳐 접지 저감 효과를 주는 것이 접지 저항 저감재의 역할이다.



접지저항 저감재는 지중 매설한 접지극과 일체화함으로써 대지에 접하는 전극의 겉보기 표면적을 증대하여 접지저항값을 높인다는 구조를 이용한 화학물질이다. 접지 저감재는 시멘트와 탄소계 물질이 혼합되어 있다.



접지극을 부설한 장소에 저감재를 투입하고, 물을 가함으로써 화학 반응을 일으켜 고화하고, 저감재의 결정과 전극이 얽혀 있어 겉보기 표면적이 커진다. 물을 확보할 수 없는 지역에서도 사용할 수 있도록 대지에 포함된 수분을 이용하여 고화하는 제품도 있다.



종래, 접지 저항 저감재로 저항값을 낮추는 경우, 그 화학 재료에 의한 토양 오염, 자연 분해에 의한 접지 저항값의 상승, 저감재의 시공성의 나쁜 등이 문제시되고 있었다. 그러나 최근에는 자연 환경에서 쉽게 분해하지 않고 장기간 접지 저항을 유지할 수 있는 것, 식물 등 자연 환경에의 오염이 퍼지지 않는 재료 등이 각종 메이커가 생산·판매를 하고 있으므로 환경 부하는 감소되었다고 생각할 수 있습니다.



접지극은 건물이 존재하는 한 필요한 중요한 설비이며, 접지저항값을 낮출 수 있는 기간을 확인하고, 이상 발생시에는 접지극을 파고 다시 매설할 수 있도록 배선 계통이나 매설 위치를 고려할 수 있다. 원한다. 설계 수준이나 사양서에서 “접지저항 저감재를 사용해서는 안 된다”고 정하고 있는 사업주도 있으므로 안이한 사용은 피해야 한다.



접지 단자판의 역할

A종으로부터 D종의 접지 단자를 중계하고, 접지 저항값의 측정을 실시하기 위한 시험용의 판을, 접지 단자반이라고 부른다. 접지단자반은 전기실내나 큐비클 내부 등 수전설비 부근에 설치하여 전기설비 점검시에 사용한다.



접지 단자판에는, Ep 단자나 Ec 단자를 설치함으로써, 각종 단자의 접지 저항값을 그 자리에서 측정할 수 있다. 단자는 나사로 고정되어 있어 접지 분리를 수반하는 시험도 간단하게 실시할 수 있다.



접지극 매설 표시판

접지극이 매설되어 있는 장소에 배치하는 표시판으로, 매설 연월일, 접지극 위치, 접지 종별, 접지 저항값을 기재한다. 표면 플레이트는 스테인리스, 황동제가 있어, 의장성을 감안하여 선정한다. 구 JIS에 의한 피뢰 설비용의 접지에서는 이러한 표시를 실시하는 것이 의무화되고 있지만, 보안 접지의 경우에는 이러한 명확한 표시는 의무화되어 있지 않다.
