방범 설비의 기기 구성

방범 설비의 기기 구성

방범 설비는 전기 자물쇠, 패시브 센서, 액티브 센서, 카드 리더 등 각종 경비용 기기를 조합하여 필요한 장소에 보안 기능을 제공한다.

센서 단말기를 건물 입구나 유리창 부근에 설치하여 침입자 검지를 하고, 경비 상태가 되어 있는 경우에는 발보에 의해 위협이나 경보를 한다. 방범 설비의 기기 구성으로서는 「전기정」 「센서」 「감시반」 「위협 장치」 「통보 장치」 등으로 구성된다.

센서에 의해 검출된 침입 정보는, 감시판에 신호 정보로서 송신되어, 위협 장치를 동작시켜, 경보 장치에 표시한다. 필요에 따라, 외부 위탁하고있는 경비 회사의 센터 장치에도 경보 정보가 송신되어 경비원의 호출과 같은 대응도 가능하다.

전기 자물쇠

전기 자물쇠는 원격으로 문을 잠글 수 있는 자물쇠 중 하나로 타임 스케줄에 의한 자동 개폐 외에 카드 리더를 통하거나 숫자 키 입력에 의한 개폐 등 외부 신호에 대응하여 열쇠의 자물쇠를 해제한다 .

숫자 키패드 암호를 모르는 사람, 카드 리더가 없는 사람은 전기 자물쇠로 잠긴 문을 열고 닫을 수 없습니다. 무리하게 문을 비틀거나 합키로 개방하면, 이상해정으로서 신호가 송신되어 감시반에 표시하는 동작을 등록할 수 있다.

카드 리더

카드 리더를 입퇴실 관리 설비에 편입하는 경우, 카드마다 보안 레벨을 설정할 수 있기 때문에, 카드에 기록된 입실 레벨이 낮은 사람은, 중요한 방에 입실할 수 없다고 하는 제한이 가능하다. 짐을 반입하는 업자에게 반입용 카드를 배포하면 엘리베이터나 주차장에만 입장할 수 있어 중요한 방 입장을 제한하는 등의 운용이 가능하다.

전기 자물쇠를 이용한 제어에서는, 타임 스케줄, 패스워드 입력이나 카드 리더 조작의 액션에 대해, 전기 자물쇠가 시정·해정과 같은 일정한 동작을 행한다. 전기정을 제어하는 ​​중앙제어기기에서는 언제 어느 문에 해정·시정의 동작이 지령되었는지 기록한다.



잠금/해제가 이루어진 시간, 카드 리더가 접촉한 시간, 카드 리더의 ID 번호나 등록자의 이름 등이 모두 기록되기 때문에, 사건이나 사고가 발생한 경우에는 조작 이력을 확인하여 , 사고 원인을 탐색할 수 있는 것이 특징이다.

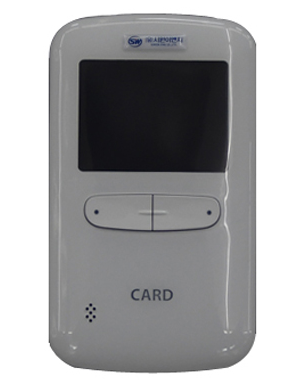

카드 리더기

숫자 키패드 리더

0~9의 숫자를 4자리 입력하여 문을 해제하는 것이다. 카드 키를 터치 한 후 숫자 키패드를 입력하는 방식이라면 보안 성능을 높게 유지할 수 있지만 숫자 키패드의 숫자 만 입력하여 잠금 해제하는 용도에도 사용됩니다.

쓰레기 반출업자에게 반출 작업을 위해 쓰레기장의 문을 열기 위해 제한하여 번호를 가르치는 등 제한된 범위에서 보안 수준을 떨어뜨려 번호만으로 운용하는 것도 생각할 수 있다. 같은 숫자를 고빈도로 조작하면, 그 부분만이 마모되어 버려, 악의 있는 사람에게 총당으로 열려 버릴 우려가 있기 때문에, 랜덤하게 번호 위치를 변경하는 「매지컬 텐키」라고 하는 제품도 판매되고 있습니다.

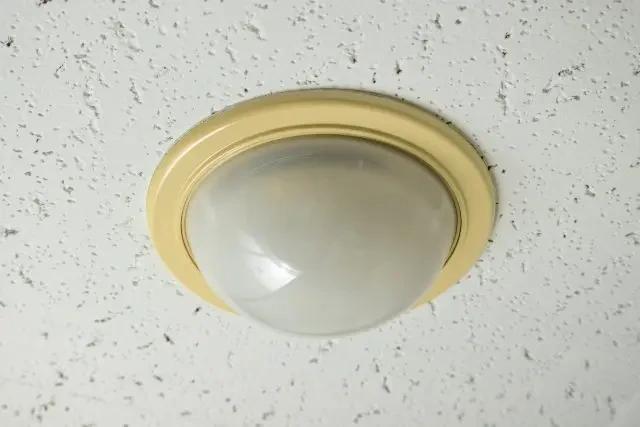

패시브 센서

패시브 센서는 인체로부터 발생하는 적외선을 수신하여 주변과 인체의 적외선량의 차이를 검출하여 경보를 발하는 경비 기기이다. 비교적 넓은 범위를 경계할 수 있고, 창유리나 유리문 앞에 설치해 두고, 실내에 들어간 사람을 감지하도록 배치하는 것이 일반적이다.

패시브 센서의 형상은 일반적으로 백색 반원형 돔형이다. 사람이 가까워지면 인체에서 방출되는 적외선을 감지하면 본체의 내장 램프가 붉게 빛납니다.



패시브 센서 본체는 수동적으로 동작하는 설비로, 스스로가 적외선을 발신하지 않는다. 인체로부터 발생하는 적외선을 수신함으로써 동작하기 위해 "패시브"라는 명칭이 붙여져 있다. 원적외선을 검출하는 기구이기 때문에, 분해능이 낮고, 작은 물체나 고속 이동하는 물체의 검출에는 적합하지 않다.

동작 센서

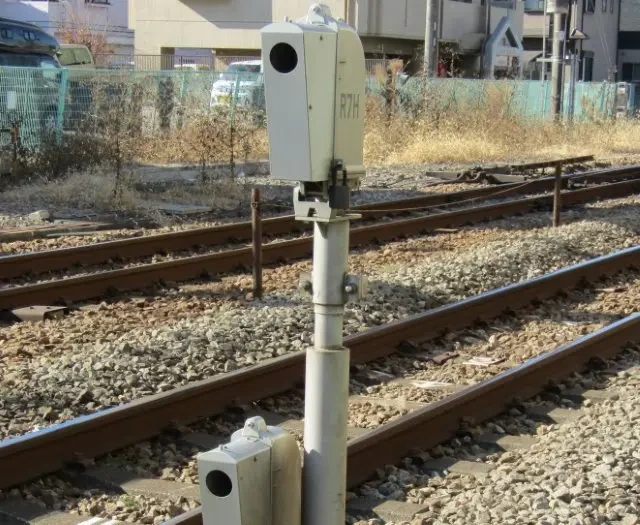

액티브 센서

본체로부터 적외선 빔을 방출하고, 적외선이 차단된 것을 검출함으로써, 경보를 발하는 경비 기기이다. 부지 경계의 부근이나, 문문의 배면에 설치해, 극복이나 파괴에 의해 침입한 사람, 차량 등을 검출한다.

적외선 빔이 차단되는 것을 검출하므로, 인체에 관계없이 모든 물체를 검출한다. 낙엽, 새, 신문지, 그 외, 개 고양이가 지나가는 것도 검지해, 경보가 발해지기 때문에, 오보가 많다고 하는 결점이 있다.

근적외선이 이용되고 있어, 분해능이 높기 때문에 고속 이동하는 물체를 검출할 수 있다. 단점으로 고엽 등이 강풍으로 날아가 적외선이 차단되어 버리는 것에 의한 오검출도 많아 설치장소는 신중하게 선정해야 한다.

자석 센서

자석 센서는 개구부의 경비의 기본이되는 장치이다. 창문이나 문이 닫힌 상태에서 자석이 정대하도록 배치하고 창문을 열거나 문을 여는 등 두 자석의 접촉이 빠진 순간에 경보를 발한다.

마그넷 부분과 스위치 부분이 접촉하고 있을 때는, 통전 상태가 되어 경비 상태가 유지된다. 창문이 열리거나 문이 열린 순간에 센서 상호 접촉이 끊어지면 회로 도통이 손실됩니다. 이 도통의 상실을 「코지아케」로서 검출하고, 감시반에 경보를 발한다.

마그넷 센서는 저렴하고 소형이며, 형상이 눈에 띄기 어렵다는 이점이 있고, 또한 경비 대상의 도어에 배관을 부설할 필요가 없기 때문에, 개장도 용이하다. 창문이나 문 경계장치로 널리 이용되고 있다.

유리 파괴 센서

유리의 파손을 감지하고 경보를 발하는 경비 기기이다. 유리가 파괴되었을 때 발생하는 진동을 검출하는 접촉형과, 유리가 파괴된 소리를 검출하는 비접촉형이 있다.

접촉형의 유리 파괴 센서에서는 유리의 파괴에는 고유의 진동 주파수가 있기 때문에, 이 주파수를 효율적으로 검출하여 경보를 발한다. 트럭 등이 부근을 통과하거나 창문을 두드리는 정도의 진동으로는 발보하지 않도록 배려되고 있다.

곡선 유리나 접합 유리, 강화 유리 등 특수 가공을 한 유리의 경우 진동이 센서로 수신되지 않는 경우가 있다. 적절하게 검출 할 수있는 유리인지 확인하는 것이 중요합니다.

비접촉형 센서에서는, 유리 파괴시의 특유 주파수를 검지하여 경보를 발한다. 유리면이 아닌 근처의 천장면에 센서를 설치하므로 미관을 손상시킬 우려가 적다는 이점이 있다.

유리 전면에 블라인드나 커튼이 내려지면, 파괴음이 차폐되어 유리 파괴 센서가 검지하지 않는 경우가 있다. 블라인드나 커튼보다 창유리측에 센서를 설치하면 좋다.
