태양 타이머란?

태양 타이머란?

태양 타이머란, 타임 스위치 내부에 전국의 지역마다의 「일출」과 「일몰」의 시간이 등록되어 있어, 계절에 의해 일출・일몰 시간이 다른 일본의 특징에 맞춘 온 오프 설정이 가능한 타이머 스위치입니다.

타임스위치에서는, 년에 수회, 계절마다 시간을 수정하지 않으면 일몰과 온 오프 시간에 어긋남이 생겨 버리지만, 태양 타이머를 사용하는 것으로, 여름은 18:00부터 점등, 동계는 16 :00부터 점등과 같은 계절에 맞춘 설정을 할 수 있다.

태양 타이머와 자동 점멸기를 병용하는 것으로, 날씨가 나쁘고 밝기를 확보할 수 없는 시간대에는 조명을 점등시킨다고 하는 사용법도 가능하다. 여기서는 태양 타이머와 자동 점멸기를 결합한 자동 점멸 조명 회로의 아이디어를 설명합니다.

자동 점멸기와 태양 타이머의 조합

자동 점멸기와 타임 스위치를 병용해, 타이머 스위치를 16:00으로 설정해, 한편 EE 스위치로 일사의 유무를 판별해, 각각의 신호가 온이 되는 시간대만 회로가 도통할 계획으로 하면, 계절에 의한 일출·일몰 시간에 추종할 수 있다. 자동 점멸기의 오염에 따라 온 오프 시간이 어긋나는 경우가 있지만, 에너지 절약을 고려한 조명 계획을 쉽게 구축할 수 있다.

외등 조명에서는 태양 타이머를 사용하거나 EE 스위치와 자동 점멸기의 조합이 일반적인 설계 방법이다. 일출·일몰에 있어서의 온 오프 시간의 어긋남을 없애기 위해, 태양 타이머를 병용한 설계가 추천된다.

태양 타이머를 설계하는 경우, 부하를 직접 온 오프하는 유전압 타입과 전자 접촉기(마그넷 스위치)에 신호를 송출하는 무전압 타입의 2종류가 있다. 소용량의 부하를 온 오프하는 것만으로는 부하를 직접 온 오프 할 수 있는 유전압 타입의 태양 타이머를 사용함으로써, 간단한 회로 구성으로 할 수 있어 비용 절감을 도모할 수 있다.

온 오프하는 회로수나 기구수가 많은 경우, 유전압의 타이머에서는 부하 용량에 한계가 있으므로, 별도로 설치한 마그넷 스위치 등을 온 오프하는 방식이 요망된다. 마그넷 스위치에 신호를 송출할 수 있는 타입의 태양 타이머를 선정하고, 전등 분전반 내에 회로를 내장하여 사용하는 것이 좋다.



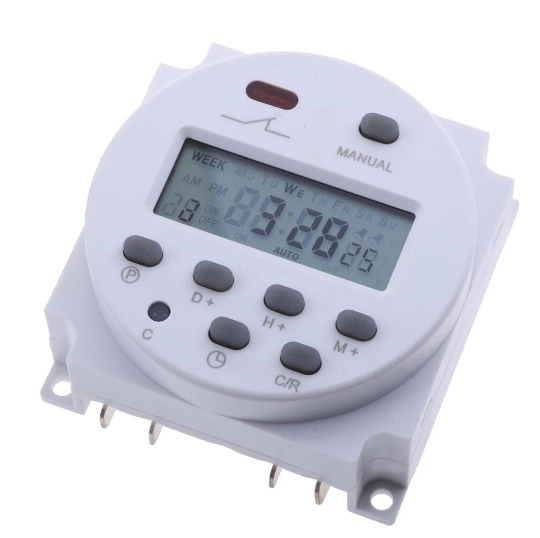

태양 타이머



자동 점멸기(포토 스위치·EE 스위치)란?

자동 점멸기는 밝기를 감지하여 접점을 켜고 끄는 자동 제어 장치입니다. 광도전 셀 등을 이용하여 바이메탈 스위치나 계전기, 반도체 스위치를 조합함으로써 조도의 변화를 검출하여 접점의 개폐가 자동화되고, 외광에 의해 조명기구를 자동 점멸할 수 있다.

검출조도는 기종에 따라 다르지만, 10~80lx의 조도가 되었을 경우에 동작하는 제품이 일반적이다. 조명기구의 소등은 점등조도의 5배 이하로 되어 있기 때문에, 50lx로 점등했을 경우, 250lx 정도까지 주위가 밝아지면 접점이 개방되어 조명기구는 소등한다.

자동 점멸기는 포토 스위치·EE 스위치(electric eye switch)라는 명칭으로도 불리고 있다. 광의 특성을 이용하여 기기의 온 오프를 행하기 위해, 포토 센서를 조합한 스위치이다.

주로 외등의 조명기구에 이용되어 자동 점멸기 주변의 밝기가 일정 이하가 되면 자동으로 스위치가 켜지고 조명 등을 점등할 수 있다. 반대로, 자동 점멸기 주변이 밝아지면, 스위치가 자동으로 꺼지고, 조명 등을 소등할 수 있다.

자동 점멸기만으로 부하를 온 오프하는 것 외에, 타임 스위치를 조합해, 시간 제어와 주변의 밝기 제어를 병용하는 제어 방법도 있다. 자동 점멸기는, 설계도에서는 EE 스위치라고 하는 표기를 하는 경우도 있다. 대부분은 가로등이나 방범등, 정원등 등 옥외에서 사용하고 있는 조명기구 회로에 내장되어 자동으로 조명기구를 온 오프시키는 기기로서 사용된다.

자동 점멸기의 수명은 일반형으로 4~5년, 장수명형으로 8~10년 정도이며, 원칙적으로 수명 시기까지 교환은 불필요하다. 채광면이 더러워지면 주변 조도를 정확하게 검출 할 수 없게되는 경우가 있으므로, 현저하게 더러워지면 적절하게 청소하는 것이 좋다.
