타임 스위치란?

타임스위치란?타임 스위치란, 소정 시간이 도래한 타이밍에 접점을 온 오프하거나, 소정 시간에 접점을 개방 또는 폐쇄하기 위한 신호를 송신하는 제어 기기이다.

타임 스위치 본체에 큰 전기 용량을 확보하고, 조명이나 환기 팬을 직접 온 오프 할 수 있는 타입의 것과, 마그넷 스위치 등 다른 계전기를 온 오프시키기 위한 신호를 송신하는 것의 2종류가 대표적이다.

직접 부하를 온 오프 할 수 있는 기종은 큰 전류를 흘리기 때문에 비교적 대형으로 되어 있다. 대조적으로, 원격 조작을위한 타임 스위치는 분전반 또는 제어반에 통합하기에 편리하도록 작은 형상이다. 큰 전류를 온 오프하는 일이 없기 때문에, 소형으로 제작할 수 있다.

타임스위치의 종류로서 매일 같은 동작을 하는 24시간 타임스위치, 주간의 동작 설정을 실시하는 주간 타임스위치(캘린더 타임스위치·위클리 타임스위치), 일년 내내 동작 설정을 할 수 있는 연간 타임스위치, 일출과 일 들어가는 시각이 기록되어 있어 조명 제어에 편리한 태양 시간 스위치 등, 타임 스위치에도 각종 사양이 있어, 용도마다 구분되어 있다.

타임스위치의 전문 메이커로서는, 제어반에 편입하는 등, 오므론 등이 대표적이다.



타임 스위치

타임 스위치의 종류

전자식 타임 스위치

전자 기기를 내장하여 1분 단위의 세밀한 제어가 가능한 디지털 타임 스위치이다. 정전 보상 기능도 표준적으로 가지고 있어, 세세한 설정이 가능하지만, 타임 스위치 중에서는 고가이다.

석영 모터 타입 타임 스위치

수정의 발진에 의해 모터를 움직이는 기구를 내장하는 타임 스위치이다. 쿼츠 모터식에는 정전 보상 기능을 가지고 있기 때문에 정전해도 시간 설정이 미치지 않는다.

동기 모터식 타임 스위치

교류 전원의 주파수에 동기하여 동작하는 모터를 내장한 타임 스위치이다. 정전 보상 기능이 없기 때문에 정전 후에는 시간을 재설정해야합니다. 구조가 간단하기 때문에 비용은 가장 저렴합니다.

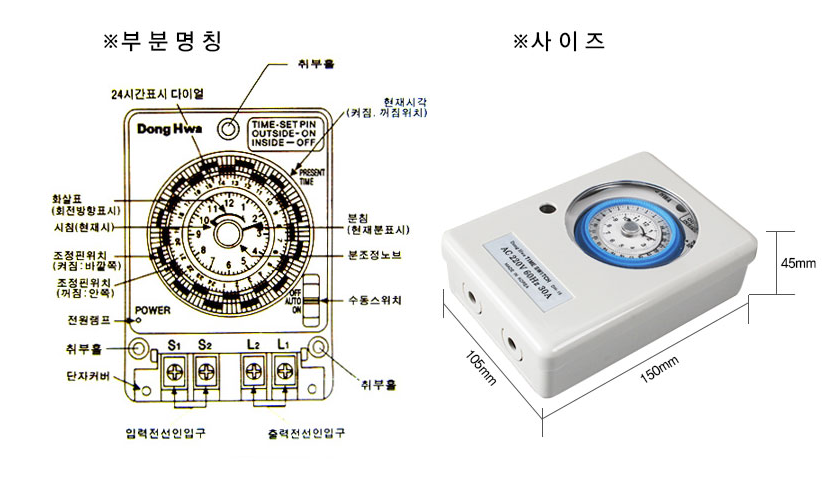

24시간 타임 스위치

24 시간 타임 스위치는 설정된 시간에 온 오프하는 타임 스위치로 매일 동일한 동작을 반복한다. 부하를 직접 입절할 수 있는 간이한 타임스위치에서는, 15분을 최소 눈금으로 한 시간 설정이 가능하고, 온 오프 동작을 세트 핀(손톱)의 위치 등으로 설정하는 것이 많이 유통하고 있다. 최근에는 디지털 타임 스위치도 많이 판매되고 있으며, 푸시 버튼 등으로 1분부터 설정이 가능한 제품도 있다.

반복 온 오프 할 수있는 횟수는 타이머의 등급에 따라 많이 있으며, 2 회 정도의 것부터 100 회 가까운 횟수를 온 오프 할 수있는 것까지 다양하게 건너.



직접 부하를 온 오프하는 타임 스위치는 1,000W를 초과하는 부하를 온 오프 할 수 없는 경우가 많으며, 300W에서 600W 등 비교적 소규모 조명 회로 등에서 사용된다. 타임 스위치의 접점 용량은 메이커의 기종마다 수치에 개방이 있으므로, 채용할 예정의 타임 스위치 사양을 확인해, 과부하가 되지 않도록 부하를 배분한다. 접점 용량 이상의 부하를 타임 스위치에 흘리는 것은 이상 발열의 원인이 될 뿐만 아니라, 온 오프시에 제어부가 소손될 우려가 있다.

주간 타임 스위치

주간 타임 스위치는 일주일 동안의 온 / 오프 동작을 기록하고, 매일 다른 동작을 할 수있다. 1주일의 동작을 기록해 두고 반복 동작을 시키는 타임 스위치이지만, 요일마다 온 오프 설정할 수 있는 제품도 있어, 월요일부터 금요일까지의 설정과, 토요일·일요일의 설정을 해 두면, 평일 와 휴일로 조명의 점등 시간을 바꾸는 등의 제어가 가능하다.

전원을 직접 켜고 끄는 간단한 주간 타임스위치의 경우, 주 1일에 많은 온오프 설정을 기록할 수 없기 때문에, 세트 가능한 포인트수에 주의가 필요하다.

태양 시간 스위치

타임스위치 내에 지구별 일출과 일몰 시간이 기록되어 있으며, 타이머에 월일을 설정함으로써 태양이 떠오르기 시작했을 무렵에 조명을 끄거나 반대로 태양이 가라앉았다. 무렵에 조명을 켜는 제어가 가능하다.

종래에는 24시간 타임스위치에 자동 점멸기를 조합해, 일출이나 일몰의 시간과, 자동 점멸기에의 일사 유무를 동시에 적용한 AND 제어의 회로로 하는 것이 일반적이지만, 태양 타이머를 사용하여 시간제어를 하는 방법도 널리 보급되고 있다.

태양 시간 스위치를 사용하면 일출과 일몰 시간에 따라 켜고 끄기 때문에 정밀한 조명을 켜고 끌 수 있습니다. 24시간 타임 스위치와 자동 점멸기를 조합한 제어 회로의 경우 자동 점멸기가 경년 열화 등으로 오염이 축적되면 정상적인 수광이 불가능해져 점멸 시간이 미칠 수 있다.

타임 스위치 기능

정전 보상 기능의 유무

정전 보상 기능이란, 정전이나 이상한 전압 강하에 대해서도, 내장하는 리튬 전지 등의 다른 계통으로부터의 전원 공급에 의해, 시간 설정·동작 설정을 유지하는 기능이다. 많은 타이머 스위치가 10년 정도의 정전 보상 기능을 가지고 있다.

타임 스위치를 전기 설비로 계획하는 경우 정전 보상 기능이 필수적입니다. 만일의 사고 정전 외에도, 년에 수회의 정전을 수반하는 메인터넌스 등에서도, 전원 공급이 끊기는 것은 생각할 수 있는 사태이며, 정전 보상 기능을 가지는 타임 스위치를 선정하는 것이 바람직하다.

정전 보상 기능이 없는 타임스위치를 사용한 경우, 정전시에는 타임스위치의 기록이 사라져 버리거나 시간이 어긋나 버리게 되기 때문에, 계획시의 자동 운전에 지장이 나온다.

내선 규정에서도 타임 스위치에는 정전 보상 기능을 부여하는 것이 추천 사항으로 기재되어 있기 때문에, 선정하는 경우 원칙적으로 정전 보상 기능을 붙이는 것이 좋다.

회로 수

타임 스위치에는 회로 수의 설정이 있습니다. 1회로는, 타임 스위치 하나에 대해, 1계통의 회로를 온/오프할 수 있는 타임 스위치이다. 다회로형의 타임스위치는, 하나의 타임스위치에 복수의 접점이 있어, 접점마다 시간 설정을 바꾸어, 온 오프하는 프로그램을 짜는 것이 가능하다.

타임 스위치의 접점 용량과 돌입 전류

타임 스위치는 정상 전류와 돌입 전류를 모두 검증하고 계획한다. 전동기, 형광등이나 백열 전구는 부하를 온으로 한 순간에 돌입 전류가 흐르고, 그 크기는 정격 전류의 7배에서 10배에 이른다.

타임스위치의 접점용량에 대해서는 단순히 전류×전압으로 전력을 구할 수 없으며, 돌입전류를 고려하여 여유 있는 접속대수를 설정해야 한다.

타임 스위치에 돌입 전류에 의한 과부하가 발생하면 접점이 융착되어 빠지지 않는다. 타임스위치에 표기되어 있는 전기용량은 돌입전류나 시동전류를 고려하지 않은 전열부하인 경우가 많기 때문에 수은등이나 형광등 등 과도전류가 발생하는 기기의 경우 기재되어 있는 접점 용량보다 작은 부하만 제어할 수 있는 경우가 있다.

용량을 초과하는 부하를 온/오프하면, 제어 기기를 소손할 우려가 있기 때문에, 반드시 접점 용량 이하의 부하를 접속하도록 하고, 초과하지 않도록 계획하는 것이 중요하다. 수은등이나 형광등 조명이 많은 경우에는 기구 대수와 전기용량에는 세심한 주의를 기울일 필요가 있다.

타임 스위치 설치 장소 온도

타임 스위치에 내장 된 시계는 주변 환경에 따라 정밀도가 달라집니다. 타임 스위치를 한랭한 장소에 설치하거나 직사광선이 닿는 옥상 등 온도가 매우 높아지는 장소에 설치하면 내장 시계가 미쳐 정상적인 온 오프를 할 수 없다.

온 오프 횟수와 수명

타임 스위치는 접점의 온 오프를 행하는 구동부를 내장하고 있기 때문에, 규정의 횟수를 초과하면 정상적으로 동작하지 않는다. 메이커마다 추천 기간이 다르지만, 대체로 50,000회~100,000회의 온 오프, 기간으로 해 5년~7년 정도 사용하는 무렵에 수명이 오므로, 새로운 타임 스위치로 교환한다.
