배선용 차단기

배선용 차단기와 누전차단기



전로는 대지와 항상 절연 상태를 유지해야 한다. 경년열화에 의한 절연불량, ​​인위적 실수에 의한 손상, 자연재해 등 많은 요인으로 전기사고가 발생하기 때문에 이를 보호하는 설비의 설치가 의무화되고 있다.

단락이나 지락은 많이 발생하고 있어 배선용 차단기나 누전 차단기로 보호하지 않으면 시설 전체의 광범위한 정전을 일으키거나 주변 지역에 정전을 일으키는 '파급 사고'로 이어진다.

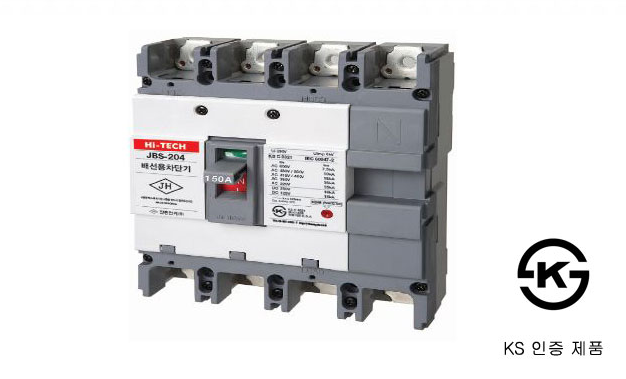

배선용 차단기는, 전로에 과대하게 흐르는 전류를 검지하여, 자동적으로 회로로부터 부하를 차단하는 안전 장치이다. 누전 차단기는, 배선용 차단기와 마찬가지로, 과대하게 흐른 전류를 검지하여 회로를 차단할 뿐만 아니라, 전로로부터 대지로의 누전을 검지하여, 부하를 차단한다.



배선용 차단기와 누전 차단기는 전로의 안전을 확보하기 위한 중요한 장치이며, 안전하고 안정된 전력공급을 하기 위해 면밀한 계획을 하여야 한다. 여기서, 배선용 차단기와 누전 차단기의 특징, 선정 방법 등을 설명한다.



배선용 차단기

배선용 차단기의 기능과 특징

배선용 차단기는 과전류 보호 기능을 구비하고 있다. 배선용 차단기에 설정된 전류값을 초과한 경우, 자동으로 회로를 차단하여 전로를 보호하고, 과부하 전류에 의한 기기의 손상이나 케이블의 소손을 방지할 수 있다.



주택 내의 전기 기기를 예로서 소개한다. 주택용 배선용 차단기는, 20A의 전류가 흐르면 차단하는, 소형의 배선용 차단기를 다수 짜넣은 분전반에 의해 보호되고 있다. 20A 브레이커로 보호되는 계통에서 12A 드라이어와 12A 전자레인지를 동시에 사용한다고 생각하면 회로에 흐르는 전류가 20A를 초과하기 때문에 전로가 자동으로 차단된다.



20A라는 기본값을 초과한 순간에 동작하는 것이 아니라, 장시간에 걸쳐 과부하 전류가 계속 흐르는 경우에 동작하는 것이 특징으로, 순간적인 과부하이면, 차단기가 동작한다 아무것도 없다. 그러나, 30A나 40A와 같은, 정격을 크게 웃도는 전류가 흐른 경우는, 곧바로 차단 동작이 된다.



전기를 공급하고 있는 전력 케이블은, 매우 짧은 시간이면, 정격 전류를 넘는 큰 전류를 흐르는 것만의 기초적인 능력을 갖추고 있어, 20A를 초과하는 것으로 즉시 케이블이 열화하거나, 출화 하는 사건으로 이어지는 것은 아니다.



브레이커가 작동하기 전까지는 잡을 수 있으므로 직접 전기 사고로 이어진다고 말할 수 없습니다. 그러나, 전선이나 배선 기구에 손상을 주는 등 정격 전류의 수배가 되는 대전류가 흐른 경우에는 짧은 시간이라도 발열·출화로 이어지므로 배선용 차단기로 즉시 차단 할 필요가 있다.



배선용 차단기의 동작 특성

배선용 차단기의 동작은 반한시 특성이라고 불리는 특성이 있다. 전류값의 1배 미만에서는 동작하지 않고, 대전류일수록 순간적으로 동작한다는 특징이 있다.



반한시 특성이란, 흐르는 전류의 값에 의해 동작 특성이 다른 것을 나타내고 있고, 부하의 저항 변동이나 시동 전류, 돌입 전류 등, 순간적으로 발생하는 대전류라도 차단기가 불필요 동작하지 않는다 고려한 기능이다.





배선용 차단기의 동작 특성은 메이커마다 규정된 수치가 있어 선정표가 공개되어 있다. 20배의 과전류가 흐른 경우는 순간적으로 빼는 등 전류의 비율과 빼기의 특성을 알 수 있다.



동력부하의 배선용 차단기를 선정하는 경우, 시동전류나 돌입전류의 값이 순간 인출되어 특성의 곡선과 교차하지 않도록 계획한다. 시동시에 발생하는 고전류로 트립하는 경우에는 기기에 전원을 공급할 수 없다.



특성표에 대하여 계획하고 있는 전기기기의 시동전류나 돌입전류의 값을 플롯하여 특성곡선과 교차하지 않는 용량의 배선용 차단기를 선정하여야 한다.



동력 부하에 대해 배선용 차단기를 선정하는 경우, 전전압 시동이나 스타 델타 시동을 하면 시동 전류는 정격 전류의 10배에서 15배 정도 흐른다. 불필요 동작에 의한 시동 불능을 일으키지 않기 위해, 배선용 차단기의 순시 인출 특성을 17배 전후로 선정하면 좋다.



전동기에 흐르는 전류의 특성과 배선용 차단기의 특성을 확인하고, 보호 협조 곡선을 작성하여 보호 협조를 확인하면 확실하다.
