분전반이란

분전반이란, 배선용 차단기나 누전 차단기와 같은 각종 브레이커, 전력량계(전력 미터), 리모콘 릴레이나 타이머의 제어 장치를 수용한, 금속제 또는 플라스틱제의 수용 상자이다. 전력회사로부터 수전한 전력을 필요한 전기용량에 맞추어 브레이커에 의해 분기하여 사고가 발생할 경우 피해를 최소한으로 유지하는 기능을 갖게 할 수 있다.

분전반은 벽에 내장하는 방식이나 직접 벽면에 노출하여 설치하는 방식으로 분류되어 있으며, 주택용으로 특화된 홈 분전반이나 업무 시설 등에서 사용되는 강판제의 분전반이 존재 한다.

전기를 너무 많이 사용하여 '브레이커가 떨어진다'는 사건은 '분전반 내부에 장착된 브레이커가 동작한다'는 의미이다. 동시에 많은 전기 기기를 움직여 버려, 회로가 과부하가 되었을 때에는 분전반 내부의 브레이커에 의해 전로를 차단하여 안전을 확보한다. 케이블의 손상이나 이상 발열 등에 의해 쇼트나 누전 등의 사고가 발생한 경우에서도, 분전반 내부의 브레이커가 사고를 검출하여 전로를 차단한다. 사고가 발생한 전로만을 차단하고, 그 이외의 건전한 회로는 그대로 계속 이용한다는 사상으로 설계하는 것이 통상이다.



분전반 내부에는, 전선에 허용 이상의 전류가 흐르지 않도록 보호하기 위한 배선용 차단기 외에, 누전이 발생한 전로를 자동으로 차단하는 「누전 차단기」등이 설치된다.

대조적으로, 전력 회사로부터 고전압 전력으로 수신 된 전력을 변압기를 통해 다수의 분전반에 전력을 공급하기 위해 "배전반"을 제공하는 것이 고려된다. 배전반에는 간선 케이블이 접속되어 분전반에 이르고 분기 브레이커를 이용하여 조명기구나 콘센트에 이른다.

주택용 분전반의 특징과 구조

주택용 분전반은 홈 분전반이라고도 불리며, 비교적 작은 간선이 접속되어, 많은 브레이커를 탑재할 수 있고, 또한 의장성이 뛰어난 형상이 되고 있다.

주택 용도로서의 사용을 상정하여 제작되고 있기 때문에, 전력회사와 개별 계약을 맺기 위한 리미터(전류 제한기) 수용 스페이스, 누전 차단기나 배선용 차단기의 재조합, 분기용의 배선용 차단 그릇(안전 브레이커)의 개수가 주택 규모나 사양에 맞추어 선정할 수 있다고 하는 이점이 있어, 많은 라인 업으로부터 선정할 수 있게 되어 있다.

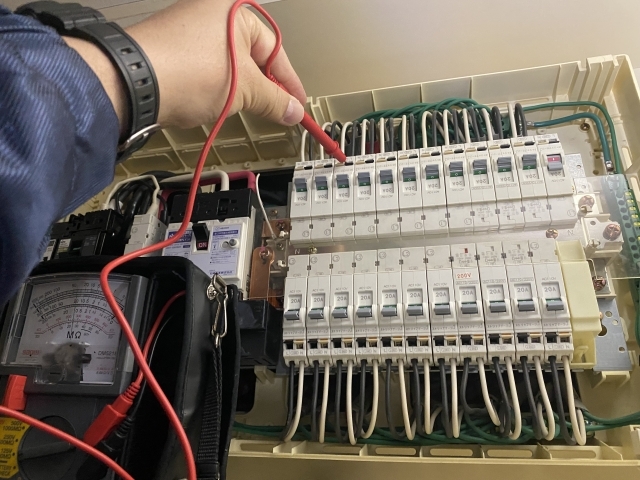

홈 분전반은 수지제로 표면에 보호 커버를 마련함으로써 안전성과 경량화, 사이즈 절감을 도모하고 있다. 옷장이나 화장실 문 등에 설치하는 경우가 많다. 벽으로 노출시켜도 미관상 견딜 수 있도록 만들어져 있다.

메인 브레이커가 되는 주간 용량은 30A~100A까지가 라인 업 되어 있어, 분기 회로는 컴팩트 브레이커를 사용하는 것으로, 매우 작은 분전반으로 완성하고 있다.

분전반을 마련할 경우 사고 발생 시 확실히 분전반에 접근할 수 있도록 "분전반 전면에 물건을 둘 수 없게 배치한다"는 계획상의 안전 대책을 해야 한다. 이는 분전반의 설치에 대해 '내선규정'이라 불리는 기준에 있어서 '전기회로의 개폐가 용이하게 행할 수 있는 장소'에 설치해야 하는 것이 정해져 있기 때문이다.



주거용 분전반 차단기는 플러그인 유형을 사용할 수 있습니다. 플러그인 타입은, 브레이커의 제거나 설치에 의한 증설이 용이하고, 부하 변경에 대응할 수 있다. 전압의 변경을 수반하는 브레이커 교환 공사도 플러그인 브레이커이면 간단하게 실시할 수 있다.
