유도등의 종류 및 성능과 기준(1)

유도등의 종류 및 성능과 기준

피난구 유도등의 성능과 기준

피난구 유도등은, 직접 외부로 통하는 도어, 계단으로 통하는 도어 등, 개구부에 설치하는 유도등이다. 개구부의 상부에 유도 램프를 설치함으로써, "이 문 (개구부)은 안전한 장소에 이어지는 통로이다"는 것이 명확해진다.

피난구 유도등을 설치해야 하는 장소는 다음과 같다. 피난구 유도등은 그 명칭대로 피난구가 되는 문이나 개구부의 상부 부근에 설치하여야 한다. 통로에 피난구 유도등을 설치하는 것은 소방법 위반이 된다.



• 실내에서 직접 지상으로 통하는 출입구
• 직통 계단 출입구
• 불특정이 이용하는 100㎡를 넘는 거실의 출입구
• 특정 사람이 사용하는 400㎡를 초과하는 거실 출입구

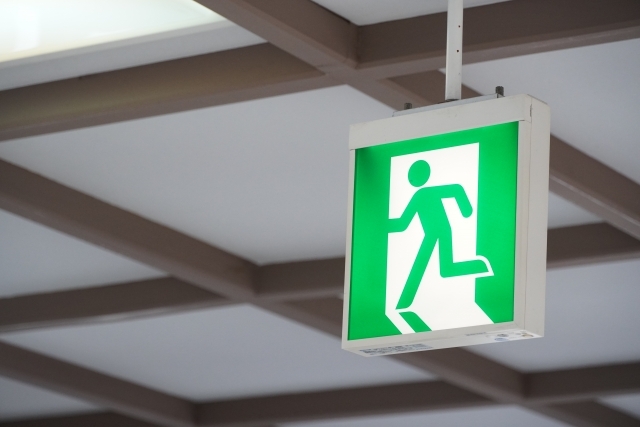

유도등

피난구 유도등의 크기와 시인 거리

유도등은 크기에 따라 'A급', 'B급', 'C급'으로 분류되며, 보다 큰 유도등은 먼 곳까지 시인할 수 있는 것으로 설정되어 있다. 종전의 유도등의 형상은, 대형·중형·소형의 3종류로 분류되고 있었지만, 구식의 유도등은 내장하고 있는 조명기구가 직관 형광등이므로, 큰 횡장 형상이 되고 있었다. 현재는 정사각형에 가까운 콤팩트한 형상으로 되어 있고, 신규로 설치되는 유도등은 거의 이 형상으로 통일되어 있다.

피난구 유도등의 종류와 급에 의한 유효거리의 차이는 다음과 같다. B급에 한하여 표면 휘도의 차이로 「BH급」 「BL급」으로 분류되고 있지만, 시인 거리의 설정은 동일하다.



• A급(40cm각)：피난 방향을 나타내는 심볼이 없는 것：60m
• A급(40cm각)：피난 방향을 나타내는 심볼이 있는 것：40m
• B급(20cm각)：피난 방향을 나타내는 심볼이 없는 것：30m
• B급(20cm각)：피난 방향을 나타내는 심볼이 있는 것：20m
• C급(10cm각)：15m

피난구 유도등에는 피난구만을 나타내는 픽토그램과 피난 방향과 함께 피난구를 나타내는 빅토그램의 2종류가 있다. 방향 표시가 병기되어 있는 유도등은 시인 거리가 짧게 설정되어 있다. 덧붙여 C급에 대해서는 10 cm각이라고 하는 작은 사이즈이기 때문에, 화살표 첨부의 피난구 유도등은 존재하지 않는다.

통로 유도등의 성능과 기준

통로 유도등은, 복도나 계단 등 「통로」에의 설치를 목적으로 하는 유도등으로, 피난구가 어느 방향에 있는지를 명시하기 위한 유도등이다. 피난구 유도등을 향해 화살표 방향을 정하지만, 피난구 유도등과 마찬가지로, 크기에 따라 시인할 수 있지만 다르기 때문에, 법령에 준거한 사이즈와 설치 간격으로의 계획이 요구된다.

원칙적으로 "어느 위치에서나 유도등이 반드시 1곳은 보일 것"이라는 기준으로 배치한다. 구부러진 각도와 교차점이 있으면 그 부분에 설치하여 피난구로 유도한다. 굴곡각이나 교차점이 다수 있는 경우에는, 통로 유도등이 매우 많아져 버리는 일이 있다. 몇번이나 문이 연속하는 경우도 마찬가지로 복수의 유도등이 필요하지만, 최초의 1개소만으로 하는 등, 설치 대수의 삭감에 대한 협의를 소할 행정으로 실시하면 좋다.



거실과 복도를 연결하는 출입구나, 복도 등에 설치된 방화문의 구두 문에서는, 피난구 유도등의 유효 범위와, 통로 유도등의 유효 범위를 합산해 유효로 할 수 있기 때문에, 통로 유도등등의 대수를 적게 억제할 수 있다. 실내에서 직접 지상으로 통하는 출입구, 부실 출입구, 직통 계단 출입구 등 중요도가 높은 장소에서는 피난구 유도등의 유효 범위 내에 통로 유도등을 설치할 필요가 있어 유효 범위의 합산을 할 수 없다 점에 주의를 요한다.

통로유도등의 크기와 시인거리

통로 유도등에 있어서의 종류와 표기에 의한 유효 거리의 차이는 하기와 같다.

• A급(40cm각)：20m
• B급(20cm각)：15m
• C급(10cm각)：10m
